查看大图
图片仅供参考，请以已选的规格为准
实心导向轴 直杆型·带键槽型 D公差g6
品牌名称：
怡合达
条件筛选：
类型 无台阶
轴公差 g6
轴端形状 轴端不加工
轴身加工 带键槽型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
材质
表面处理
形状筛选
直杆型
种类筛选
实心导向轴
轴端加工（右）
无加工
轴端加工（左）
键槽
产品选型
轴径D(mm)
长度L(mm)
15~1500
/1
平面距离端面距离A(mm)
6~750
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| SAF01 | 带键槽型 | g6 | GCr15 |
SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~ |
— |
| SAF02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||
| SAF03 | 低温镀黑铭 | |||||
| SAF06 | 9Cr18Mo 或同等硬度耐蚀钢 |
SUS440C 或同等硬度耐蚀钢 |
— | |||
| SAF07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||
圆度/直线度/垂直度/同轴度/硬度变化/铭层分布，请参阅导向轴产品简介。

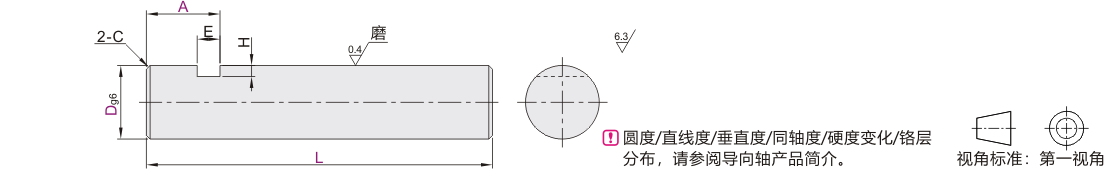

参数图
选型表
| 型号 | 最小单位1 | E | H | C | |||
| 代码 | Dg6 | L | A | ||||
|
SAF01 SAF02 SAF03 SAF06 SAF07 |
6 | -0.004 -0.012 |
15~600 |
A＝6~L/2 | 3.1 |
2 | 0.5 以下 |
| 8 | -0.005 -0.014 |
||||||
| 10 | 15~800 | ||||||
| 12 | -0.006 -0.017 |
15~1000 | 3 | ||||
| 13 | 20~1000 |
||||||
| 15 | |||||||
| 16 | 25~1200 | ||||||
| 18 | |||||||
| 20 | -0.007 -0.020 |
5 | 1.0 以下 |
||||
| 25 | 30~1200 | ||||||
| 30 | 30~1500 | A＝8~L/2 | 5.1 | 7 | |||
| 35 | -0.007 -0.020 |
||||||
| 40 | 40~1500 | 8 | |||||
| 50 | 50~1500 | 10 | |||||
SAF03仅适用于D≤30且L≤500。
-
