实心导向轴 一端内螺纹型 D公差g6
品牌名称：
怡合达
条件筛选：
类型 无台阶
轴公差 g6
轴端形状 一端内螺纹型
轴身加工 轴身不加工
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
材质
精度等级
表面处理
形状筛选
直杆型
种类筛选
实心导向轴
轴端加工（右）
无加工
轴端加工（左）
内螺纹
产品选型
轴径D(mm)
长度L(mm)
15~1500
/1
内螺纹M(mm)
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
D公差 | 材质 | 硬度 | 表面处理 | ||
| 国标 | 相当 | |||||||
| SCD01 | 一端内螺纹型 | 标准型 | 普通级 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SCD02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SCD03 | 低温镀黑铬 | |||||||
| SCD06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SCD07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SCD21 | 45 | S45C | — | |||||
| SCD22 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SCD51 | 精密级 | GCr15 | SUJ2 | — | ||||
| SCD52 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SCD56 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SCD57 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
参数图
普通级
| 型号 | L 最小单位1 |
M 选择 |
C | ||
| 代码 | Dg6 | ||||
|
SCD01 SCD02 SCD03 SCD06 SCD07 SCD21 SCD22 |
4 | -0.004 -0.012 |
15~300 | 2 | 0.2 以下 |
| 5 | 15~400 | 2.6 3 | |||
| 6 | 15~600 | 3 | 0.5 以下 |
||
| 8 | -0.005 -0.014 |
15~800 | 3 4 5 | ||
| 10 | 3 4 5 6 | ||||
| 12 | -0.006 -0.017 |
15~1000 | 4 5 6 8 | ||
| 13 | 4 5 6 8 | ||||
| 15 | 20~1000 | 4 5 6 8 10 | |||
| 16 | 20~1200 | 4 5 6 8 10 | |||
| 18 | 25~1200 | 4 5 6 8 10 12 | |||
| 20 | -0.007 -0.020 |
4 5 6 8 10 12 | 1.0 以下 |
||
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 30~1500 | 4 5 6 8 10 12 16 20 | |||
| 35 | -0.009 -0.025 |
8 10 12 16 20 24 | |||
| 40 | 40~1500 | 10 12 16 20 24 30 | |||
| 50 | 60~1500 | 12 16 20 24 30 | |||
SCD03仅适用于D≤30且L≤500。
精密级
| 型号 | L 最小单位1 |
M 选择 |
C | ||
| 代码 | Dg6 | ||||
|
SCD51 SCD52 SCD56 SCD57 |
4 | -0.004 -0.012 |
20~200 | 2 | 0.2 以下 |
| 5 | 20~300 | 2.6 3 | |||
| 6 | 3 | 0.5 以下 |
|||
| 8 | -0.005 -0.014 |
3 4 5 | |||
| 10 | 20~350 | 3 4 5 6 | |||
| 12 | -0.006 -0.017 |
4 5 6 8 | |||
| 13 | 4 5 6 8 | ||||
| 15 | 4 5 6 8 10 | ||||
| 16 | 4 5 6 8 10 | ||||
| 18 | 4 5 6 8 10 12 | ||||
| 20 | -0.007 -0.020 |
25~450 | 4 5 6 8 10 12 | 1.0 以下 |
|
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 4 5 6 8 10 12 16 20 | ||||

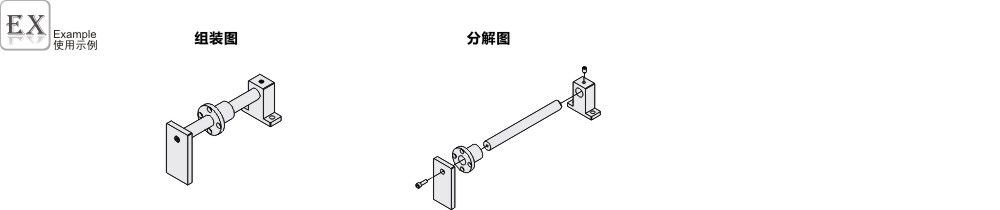

使用示例
-
