图片仅供参考，请以已选的规格为准
实心导向轴 一端内螺纹型·带扳手槽型 带通孔型 D公差g6
品牌名称：
怡合达
条件筛选：
种类筛选 实心导向轴
类型 无台阶
尺寸类型 长度尺寸指定
轴公差 g6
轴端形状 一端内螺纹型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
配件商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 10 项未选择
重置
代码
- SCE01
- SCE02
- SCE03
- SCE06
- SCE07
- SCE21
- SCE22
- SCE31
- SCE32
- SCE36
- SCE37
- SCF01
- SCF02
- SCF03
- SCF06
- SCF07
无数据
参数选型
材质
- SUS440C
- S45C
- SUJ2
无数据
精度等级
- 普通级
- 精密级
无数据
表面处理
- 无
- 镀硬铬
- 低温镀黑铬
无数据
轴身加工
- 带扳手槽型
- 带通孔型
无数据
产品选型
代码
- SCE01
- SCE02
- SCE03
- SCE06
- SCE07
- SCE21
- SCE22
- SCE31
- SCE32
- SCE36
- SCE37
- SCF01
- SCF02
- SCF03
- SCF06
- SCF07
无数据
轴径Dmm
- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 18
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度Lmm
15~1500
/1
内螺纹Mmm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 24
- 30
- 无
无数据
扳手槽距离端面距离Smm
0~1485
/1
通孔距离端面距离H
3~497
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 带扳手槽型 | 带通孔型 | D公差 | 材质 | 硬度 | 表面处理 | ||
| 普通级 | 精密级 | 普通级 | 国标 | 相当 | |||
| SCE01 | SCE31 | SCF01 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SCE02 | SCE32 | SCF02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SCE03 | — | SCF03 | 低温镀黑铬 | ||||
| SCE06 | SCE36 | SCF06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | ||
| SCE07 | SCE37 | SCF07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SCE21 | — | — | 45 | S45C | — | ||
| SCE22 | — | — | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||

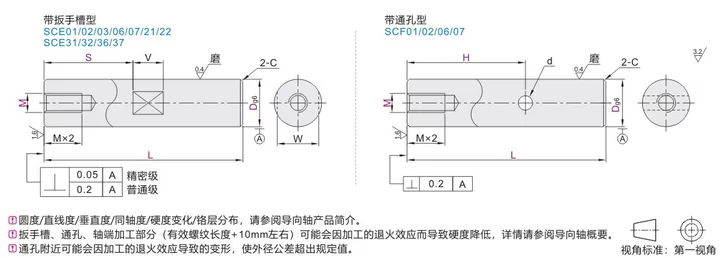

参数图
带扳手槽型（普通级）
| 型号 | L 最小单位1 |
M 选择 |
扳手槽尺寸 | C | ||||
| 代码 | Dg6 | S | W | V | ||||
|
SCE01 SCE02 SCE03 SCE06 SCE07 SCE21 SCE22 |
6 | -0.004 -0.012 |
15~600 | 3 | ！根据使用要求指定S尺寸 ！最小单位1 ！扳手槽尺寸参阅导向轴产品简介 |
5 | 8 | 0.5以下 |
| 8 | -0.005 -0.014 |
15~800 | 3 4 5 | 7 | ||||
| 10 | 3 4 5 6 | 8 | ||||||
| 12 | -0.006 -0.017 |
15~1000 | 4 5 6 8 | 10 | 10 | |||
| 13 | 20~1000 | 4 5 6 8 | 11 | |||||
| 15 | 4 5 6 8 10 | 13 | ||||||
| 16 | 25~1200 | 4 5 6 8 10 | 14 | |||||
| 18 | 4 5 6 8 10 12 | 16 | ||||||
| 20 | -0.007 -0.020 |
4 5 6 8 10 12 | 17 | 1.0以下 | ||||
| 25 | 30~1200 | 6 8 10 12 16 | 22 | |||||
| 30 | 30~1500 | 8 10 12 16 20 | 27 | 15 | ||||
| 35 | -0.009 -0.025 |
8 10 12 16 20 24 | 30 | |||||
| 40 | 40~1500 | 10 12 16 20 24 30 | 36 | 20 | ||||
| 50 | 60~1500 | 12 16 20 24 30 | 41 | |||||
！SCE03仅适用于D≤30且L≤500。
带扳手槽型（精密级）
| 型号 | L 最小单位1 |
M 选择 |
扳手槽尺寸 | C | ||||
| 代码 | Dg6 | S | W | V | ||||
|
SCE31 SCE32 SCE36 SCE37 |
6 | -0.004 -0.012 |
20~300 | 3 | ！根据使用要求指定S尺寸 ！最小单位1 ！扳手槽尺寸参阅导向轴产品简介 |
5 | 8 | 0.5以下 |
| 8 | -0.005 -0.014 |
3 4 5 | 7 | |||||
| 10 | 20~350 |
3 4 5 6 | 8 | |||||
| 12 | -0.006 -0.017 |
4 5 6 8 | 10 | 10 | ||||
| 13 | 4 5 6 8 | 11 | ||||||
| 15 | 4 5 6 8 10 | 13 | ||||||
| 16 | 4 5 6 8 10 | 14 | ||||||
| 18 | 4 5 6 8 10 12 | 16 | ||||||
| 20 | -0.007 -0.020 |
25~450 |
4 5 6 8 10 12 | 17 | 1.0以下 | |||
| 25 | 6 8 10 12 16 | 22 | ||||||
| 30 | 8 10 12 16 20 | 27 | 15 | |||||
带通孔型（普通级）
| 型号 | L 最小单位1 |
M 选择 |
通孔尺寸 | C | |||
| 代码 | Dg6 | H | d | ||||
|
SCF01 SCF02 SCF03 SCF06 SCF07 |
8 | -0.005 -0.014 |
15~500 | 3 4 5 | ！根据使用要求指定H尺寸 ！最小单位1 |
3 | 0.5以下 |
| 10 | 3 4 5 6 | ||||||
| 12 | -0.006 -0.017 |
4 5 6 8 | |||||
| 13 | 20~500 | 4 5 6 8 | 4 | ||||
| 15 | 4 5 6 8 10 | ||||||
| 16 | 25~500 | 4 5 6 8 10 | |||||
| 18 | 4 5 6 8 10 12 | 6 | |||||
| 20 | -0.007 -0.020 |
4 5 6 8 10 12 | 1.0以下 | ||||
| 25 | 30~500 | 6 8 10 12 16 | 7 | ||||
| 30 | 8 10 12 16 20 | ||||||
