实心导向轴一端外螺纹一端内螺纹型 D公差g6

B=0，无外螺纹

条件筛选：

种类筛选实心导向轴

类型无台阶

材质 SUJ2

表面处理无

精度等级精密级

轴公差 g6

轴端形状一端外螺纹另一端内螺纹型

轴身加工轴身不加工

产品型号：

SGE31-D10-L20-F2-B0-P4-N3

未税折扣单价： -- --

含税折扣单价： ----

含税总价 (税率13%)：￥--

预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)

购买数量(PCS)：

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

SGE31-D10-L20-F2-B0-P4-N3

复制

型号筛选

可选加工（可选）

型号已生成

重置

代码

参数选型

材质

精度等级

表面处理

轴端形状

产品选型

轴径D(mm)

长度L(mm)

20~350

/1

台阶长度F(mm)

2~40

/1

螺纹长度B(mm)

0~38

/1

台阶直径P(mm)

内螺纹N(mm)

技术图档

全部型号

3D预览

技术图档（二）

可选加工参数

产品简介

材质图

材质图

参数图

SGE01~07

SGE01~07

材质图

参数图

材质图

参数图

材质图

代码	类型		精度等级	D公差	材质		硬度	表面处理
					国标	相当
SGE01	一端外螺纹一端内螺纹型	标准型	普通级	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SGE02								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE03								低温镀黑铭
SGE06					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGE07								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE31			精密级		GCr15	SUJ2		—
SGE32								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE36					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGE37								镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

参数图

SGE01~07

型号			最小单位1			P 选择	N 选择	R	C
代码	Dg6		L	F	B
SGE01 SGE02 SGE03 SGE06 SGE07	4	-0.004 -0.012	20~300	F=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3 4	2	0.2	0.2以下
	5		20~400			3 4 5	2.6 3
	6		20~600			3 4 5 6	3	0.3	0.5以下
	8	-0.005 -0.014	20~800			3 4 5 6 8	3 4 5
	10					4 5 6 8 10	3 4 5 6
	12	-0.006 -0.017	20~1000			5 6 8 10 12	4 5 6 8
	13					5 6 8 10 12	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020				6 8 10 12 16 20	4 5 6 8 10 12		1.0以下
	25					8 10 12 16 20 24	4 5 6 8 10 12 16
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20
	35	-0.009 -0.025				10 12 16 20 24 30	8 10 12 16 20 24
	40					12 16 20 24 30	10 12 16 20 24 30	0.5
	50					16 20 24 30	12 16 20 24 30

SGE31~37

型号			最小单位1			P 选择	N 选择	R	C
代码	Dg6		L	F	B
SGE31 SGE32 SGE36 SGE37	5	-0.004 -0.012	20~300	F=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3	2.6 3	0.2	0.2以下
	6					3 4	3	0.3	0.5以下
	8	-0.005 -0.014				3 4 5 6	3 4 5
	10		20~350			4 5 6 8	3 4 5 6
	12	-0.006 -0.017				5 6 8 10	4 5 6 8
	13					5 6 8 10	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16					5 6 8 10 12	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020	20~450			6 8 10 12 16	4 5 6 8 10 12		1.0以下
	25					8 10 12 16 20	4 5 6 8 10 12 16
	30					8 10 12 16 20 24	6 8 10 12 16 20

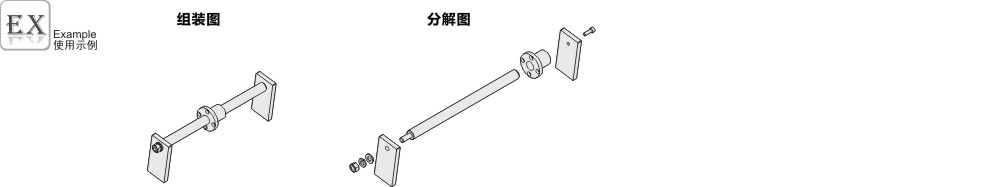

使用示例
