图片仅供参考，请以已选的规格为准
实心导向轴 一端台阶一端外螺纹型 一端台阶内螺纹一端外螺纹型 D公差g6
条件筛选：
类型 一端台阶型
轴公差 g6
轴身加工 轴身不加工
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 16 项未选择
代码
参数选型
材质
表面处理
轴端形状
形状筛选
一端台阶
种类筛选
实心导向轴
轴端加工（右）
外螺纹
轴端加工（左）
无加工
内螺纹
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
2~188
/1
台阶长度F(mm)
2~235
/1
螺纹长度B(mm)
0~233
/1
台阶直径P(mm)
6~47
/1
内螺纹M(mm)
台阶直径Q(mm)
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 一端台阶 一端外螺纹型 |
一端台阶内螺纹 一端外螺纹型 |
D公差 |
材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| SHH01 | SHJ01 | g6 | GCr15 |
SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SHH02 | SHJ02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SHH03 | SHJ03 | 低温镀黑铭 | ||||
| SHH06 | SHJ06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | ||
| SHH07 | SHJ07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布 ，请参阅导向轴产品简介。轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低 ，详情请参阅导向轴概要。注意 ：B =0时 ，无外螺纹。

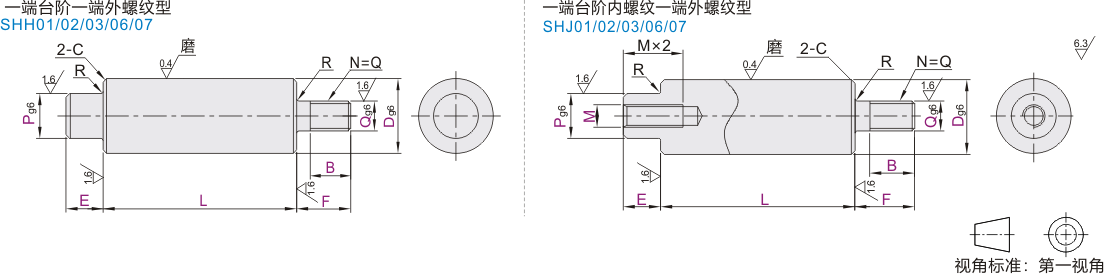

参数图
SHH01~07
| 型号 |
最小单位1 |
Q 选择 |
R |
C |
||||||
| 代码 | Dg6 | L | E | F | B | P | ||||
|
SHH01 SHH02 SHH03 SHH06 SHH07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 | F=2~Q×5 | 根据使用 要求指定 B尺寸 B = 0时,无外螺纹 |
6 | 3 4 5 6 8 | 0.3 | 0.5以下 |
| 10 | 6~8 | 4 5 6 8 10 | ||||||||
| 12 | -0.006 -0.017 |
20~1000 | 6~10 | 5 6 8 10 12 | ||||||
| 13 | 6~11 | 5 6 8 10 12 | ||||||||
| 15 | 6~13 | 5 6 8 10 12 | ||||||||
| 16 | 20~1200 | 6~14 | 5 6 8 10 12 16 | |||||||
| 18 | 8~16 | 5 6 8 10 12 16 | ||||||||
| 20 | -0.007 -0.020 |
8~17 | 6 8 10 12 16 20 | 1.0以下 | ||||||
| 25 | 8~22 | 8 10 12 16 20 24 | ||||||||
| 30 | 20~1500 | 9~27 | 8 10 12 16 20 24 30 | |||||||
| 35 | -0.009 -0 025 |
9~32 | 10 12 16 20 24 30 | 0.5 | ||||||
| 40 | 11~37 | 12 16 20 24 30 | ||||||||
| 50 | 11~47 | 16 20 24 30 | ||||||||
SHJ01~07
| 型号 |
最小单位1 |
M 选择 |
Q 选择 |
R |
C |
||||||
| 代码 | Dg6 | L | E | F | B | P | |||||
|
SHJ01 SHJ02 SHJ03 SHJ06 SHJ07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 | F=2~Q×5 | 根据使用 要求指定 B尺寸 B = 0时,无外螺纹 |
6 | 3 | 3 4 5 6 8 | 0.3 | 0.5以下 |
| 10 | 6~8 | 3 4 5 | 4 5 6 8 10 | ||||||||
| 12 | -0.006 -0 017 |
20~1000 | 6~10 | 3 4 5 6 | 5 6 8 10 12 | ||||||
| 13 | 6~11 | 3 4 5 6 8 | 5 6 8 10 12 | ||||||||
| 15 | 6~13 | 3 4 5 6 8 10 | 5 6 8 10 12 | ||||||||
| 16 | 20~1200 | 6~14 | 3 4 5 6 8 10 | 5 6 8 10 12 16 | |||||||
| 18 | 8~16 | 4 5 6 8 10 12 | 5 6 8 10 12 16 | ||||||||
| 20 | -0.007 -0 020 |
8~17 | 4 5 6 8 10 12 | 6 8 10 12 16 20 | 1.0以下 | ||||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | 8 10 12 16 20 24 | ||||||||
| 30 | 20~1500 | 9~27 | 5 6 8 10 12 16 20 24 | 8 10 12 16 20 24 30 | |||||||
| 35 | -0.009 -0.025 |
9~32 | 5 6 8 10 12 16 20 24 | 10 12 16 20 24 30 | 0.5 | ||||||
| 40 | 11~37 | 6 8 10 12 16 20 24 30 | 12 16 20 24 30 | ||||||||
| 50 | 11~47 | 6 8 10 12 16 20 24 30 | 16 20 24 30 | ||||||||
-
