实心导向轴 两端台阶型 两端台阶内螺纹型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 两端台阶型
轴公差 g6
轴身加工 轴身不加工
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
材质
精度等级
表面处理
轴端形状
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
2~188
/1
台阶长度F(mm)
2~188
/1
台阶直径P(mm)
6~47
/1
内螺纹M(mm)
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 两端台阶型 | 两端台阶内螺纹型 |
D公差 |
材质 |
硬度 |
表面处理 |
||
| 普通级 | 普通级 | 精密级 | 国标 | 相当 | |||
| SHM01 | SHN01 | SHN31 | g6 | GCr15 |
SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SHM02 | SHN02 | SHN32 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SHM03 | SHN03 | — | 低温镀黑铭 | ||||
| SHM06 | SHN06 | SHN36 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | ||
| SHM07 | SHN07 | SHN37 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布 ，请参阅导向轴产品简介。轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低 ，详情请参阅导向轴概要。精密级导向轴的台阶部带有研磨退刀槽(最宽1mm ，最深0 . 1mm)。

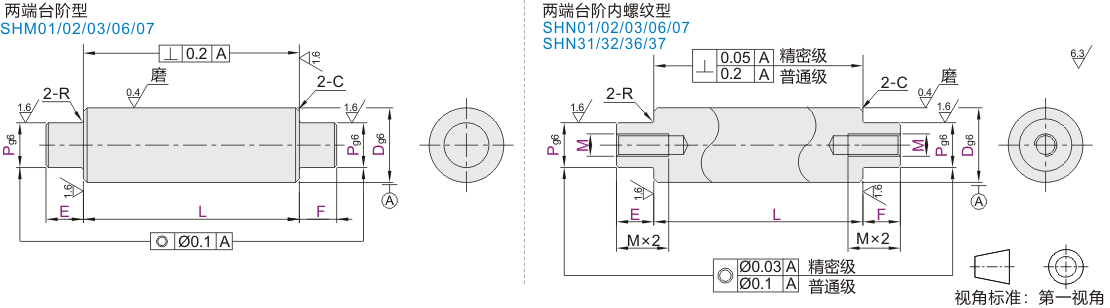

参数图
SHN01~07
| 型号 |
最小单位1 |
M 选择 |
R |
C |
||||
| 代码 | Dg6 | L | E·F | P | ||||
|
SHN01 SHN02 SHN02 SHN06 SHN07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 F=2~P×4 |
6 | 3 | 0.3 | 0.5 以下 |
| 10 | 6~8 | 3 4 5 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 6~10 | 3 4 5 6 | ||||
| 13 | 6~11 | 3 4 5 6 8 | ||||||
| 15 | 6~13 | 3 4 5 6 8 10 | ||||||
| 16 | 20~1200 | 6~14 | 3 4 5 6 8 10 | |||||
| 18 | 8~16 | 4 5 6 8 10 12 | ||||||
| 20 | -0.007 -0.020 |
8~17 | 4 5 6 8 10 12 | 1.0 以下 |
||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | ||||||
| 30 | 20~1500 | 9~27 | 5 6 8 10 12 16 20 24 | |||||
| 35 | -0.009 -0.025 |
9~32 | 5 6 8 10 12 16 20 24 | 0.5 | ||||
| 40 | 11~37 | 6 8 10 12 16 20 24 30 | ||||||
| 50 | 11~47 | 6 8 10 12 16 20 24 30 | ||||||
SHN03仅适用于D≤30且L≤500。
SHM01~07
| 型号 |
最小单位1 |
R |
C |
||||
| 代码 | Dg6 | L | E·F | P | |||
|
SHM01 SHM02 SHM03 SHM06 SHM07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 F=2~P×4 |
6 | 0.3 | 0.5 以下 |
| 10 | 6~8 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 6~10 | ||||
| 13 | 6~11 | ||||||
| 15 | 6~13 | ||||||
| 16 | 20~1200 | 6~14 | |||||
| 18 | 8~16 | ||||||
| 20 | -0.007 -0.020 |
8~17 | 1 .0 以下 |
||||
| 25 | 8~22 | ||||||
| 30 | 20~1500 | 9~27 | |||||
| 35 | -0.009 -0.025 |
9~32 | 0.5 | ||||
| 40 | 11~37 | ||||||
| 50 | 11~47 | ||||||
SHM03仅适用于D≤30且L≤500。
SHN31~37
| 型号 |
最小单位1 |
M 选择 |
R |
C |
||||
| 代码 | Dg6 | L | E·F | P | ||||
| SHN31 SHN32 SHN36 SHN37 |
8 | -0.005 -0.014 |
20~300 | E=2~P×4 F=2~P×4 |
6 | 3 | 0.3 | 0.5 以下 |
| 10 | 20~350 | 6~8 | 3 4 5 | |||||
| 12 | -0.006 -0.017 |
6~10 | 3 4 5 6 | |||||
| 13 | 6~11 | 3 4 5 6 8 | ||||||
| 15 | 6~13 | 3 4 5 6 8 10 | ||||||
| 16 | 6~14 | 3 4 5 6 8 10 | ||||||
| 18 | 8~16 | 3 4 5 6 8 10 12 | ||||||
| 20 | -0.007 -0.020 |
20~450 | 8~17 | 4 5 6 8 10 12 | 1 .0 以下 |
|||
| 25 | 8~22 | 4 5 6 8 10 12 16 | ||||||
| 30 | 9~27 | 5 6 8 10 12 16 20 24 | ||||||
-
