图片仅供参考，请以已选的规格为准
实心导向轴 两端台阶内螺纹型·带扳手槽型 D公差g6
品牌名称：
怡合达
条件筛选：
类型 两端台阶型
轴公差 g6
轴端形状 两端内螺纹型
轴身加工 带扳手槽型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
材质
精度等级
表面处理
形状筛选
两端台阶
种类筛选
实心导向轴
轴端加工（右）
内螺纹
轴端加工（左）
内螺纹
产品选型
D
L
20~1500
/1
E
2~188
/1
F
2~188
/1
P
6~47
/1
M
S
0~1484
/1
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
D公差 |
材质 |
硬度 |
表面处理 |
||
| 国标 | 相当 | |||||||
| SHP01 | 两端台阶 内螺纹型 |
带扳手槽型 | 普通级 | g6 | GCr15 |
SUJ2 | 高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SHP02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHP03 | 低温镀黑铬 | |||||||
| SHP06 | 9Cr18Mo或 同等硬度耐蚀钢 |
SUS440C或 同等硬度耐蚀钢 |
— | |||||
| SHP07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHP31 | 精密级 | GCr15 | SUJ2 | — | ||||
| SHP32 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHP36 | 9Cr18Mo或 同等硬度耐蚀钢 |
SUS440C或 同等硬度耐蚀钢 |
— | |||||
| SHP37 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
！圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
！扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
！精密级导向轴的台阶部带有研磨退刀槽（最宽1mm，最深0.1mm）。

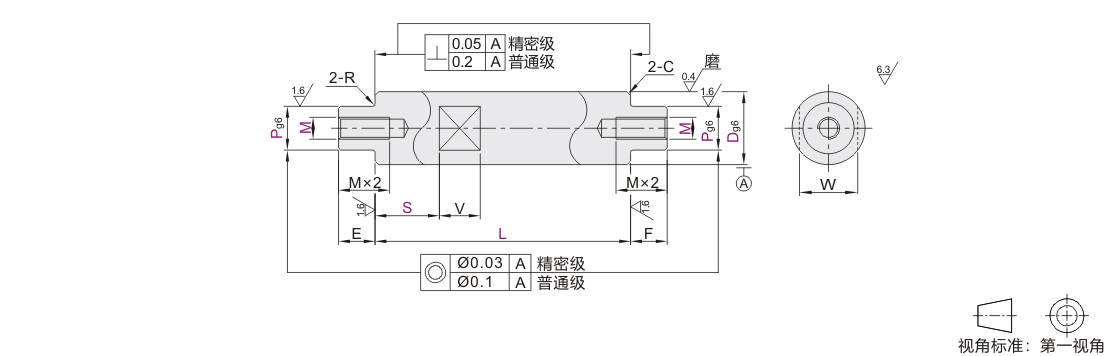

参数图
普通级
| 型号 |
最小单位1 |
M 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E·F | P | S | W | V | ||||
| SHP01 SHP02 SHP03 SHP06 SHP07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 F=2~P×4 |
6 | 3 | ！根据使用 要求指定 S尺寸 ！最小单位1 ！扳手槽尺寸 参阅导向轴 产品简介 |
7 | 8 | 0.3 | 0.5以下 |
| 10 | 6~8 | 3 4 5 | 8 | ||||||||
| 12 | -0.006 -0.017 |
20~1000 | 6~10 | 3 4 5 6 | 10 | 10 | |||||
| 13 | 6~11 | 3 4 5 6 8 | 11 | ||||||||
| 15 | 6~13 | 3 4 5 6 8 10 | 13 | ||||||||
| 16 | 20~1200 | 6~14 | 3 4 5 6 8 10 | 14 | |||||||
| 18 | 8~16 | 4 5 6 8 10 12 | 16 | ||||||||
| 20 | -0.007 -0.020 |
8~17 | 4 5 6 8 10 12 | 17 | 1 .0以下 | ||||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | 22 | ||||||||
| 30 | 20~1500 | 9~27 | 5 6 8 10 12 16 20 24 | 27 | 15 | ||||||
| 35 | -0.009 -0.025 |
9~32 | 5 6 8 10 12 16 20 24 | 30 | 0.5 | ||||||
| 40 | 11~37 | 6 8 10 12 16 20 24 30 | 36 | 20 | |||||||
| 50 | 11~47 | 6 8 10 12 16 20 24 30 | 41 | ||||||||
！ SHP03仅适用于D≤30且L≤500。
精密级
| 型号 |
最小单位1 |
M 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E·F | P | S | W | V | ||||
| SHP31 SHP32 SHP36 SHP37 |
8 | -0.005 -0.014 |
20~300 | E=2~P×4 F=2~P×4 |
6 | 3 | ！根据使用 要求指定 S尺寸 ！最小单位1 ！扳手槽尺寸 参阅导向轴 产品简介 |
7 | 8 | 0.3 | 0.5以下 |
| 10 | 20~350 | 6~8 | 3 4 5 | 8 | |||||||
| 12 | -0.006 -0.017 |
6~10 | 3 4 5 6 | 10 | 10 | ||||||
| 13 | 6~11 | 3 4 5 6 8 | 11 | ||||||||
| 15 | 6~13 | 3 4 5 6 8 10 | 13 | ||||||||
| 16 | 6~14 | 3 4 5 6 8 10 | 14 | ||||||||
| 18 | 8~16 | 4 5 6 8 10 12 | 16 | ||||||||
| 20 | -0.007 -0.020 |
20~450 | 8~17 | 4 5 6 8 10 12 | 17 | 1 .0以下 | |||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | 22 | ||||||||
| 30 | 9~27 | 5 6 8 10 12 16 20 24 | 27 | 15 | |||||||
-
