图片仅供参考，请以已选的规格为准
实心导向轴 两端外螺纹台阶型 带扳手槽型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 两端台阶型
表面处理 无
精度等级 精密级
轴公差 g6
轴端形状 两端外螺纹型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
材质
轴身加工
产品选型
轴径D(mm)
长度L(mm)
20~450
/1
台阶长度E(mm)
5~145
/1
台阶长度F(mm)
5~145
/1
螺纹长度A(mm)
3~72
/1
螺纹长度B(mm)
3~72
/1
台阶直径P(mm)
4~29
/1
台阶直径Q(mm)
4~29
/1
外螺纹M(mm)
外螺纹N(mm)
扳手槽距离端面距离S(mm)
0~439
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
D公差 |
材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| SHR11 | 标准型 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SHR16 | 9Cr18Mo或同等硬度耐蚀钢 | SUS440C或同等硬度耐蚀钢 | ||||
| SHR12 | 带扳手槽型 | GCr15 | SUJ2 | |||
| SHR17 | 9Cr18Mo或同等硬度耐蚀钢 | SUS440C或同等硬度耐蚀钢 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

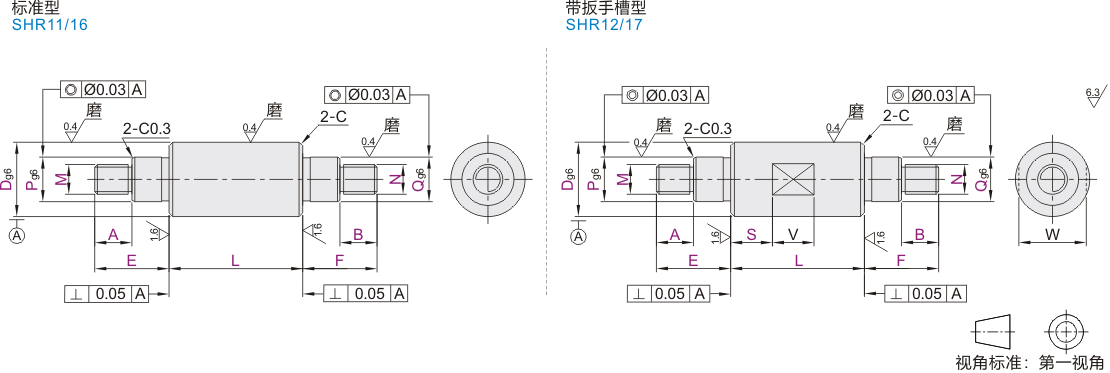

参数图
SHR11~16
| 型号 |
最小单位1 |
M·N 选择 |
C |
|||||
| 代码 | Dg6 | L | E·F | A·B | P·Q | |||
| SHR11 SHR16 |
4 | -0.005 -0.014 |
20~200 | 5≤E≤P×5 5≤F≤Q×5 |
(无螺纹时) A=0 B=0 M≤A≤M×3 M≤B≤N×3 |
M＜P＜D N＜Q＜D |
3 | 0.2 以下 |
| 5 | 20~300 | 3 4 | ||||||
| 6 | 20~300 | 3 4 5 | 0.5 以下 |
|||||
| 8 | -0.005 -0.014 |
20~300 | 3 4 5 6 | |||||
| 10 | 20~350 | 4 5 6 8 | ||||||
| 12 | -0.006 -0.017 |
20~350 | 5 6 8 10 | |||||
| 13 | 20~350 | 5 6 8 10 | ||||||
| 15 | 20~350 | 5 6 8 10 12 | ||||||
| 16 | 20~350 | 5 6 8 10 12 | ||||||
| 18 | 20~350 | 5 6 8 10 12 | ||||||
| 20 | -0.007 -0.020 |
20~450 | 6 8 10 12 16 | 1 .0 以下 |
||||
| 25 | 20~450 | 8 10 12 16 20 | ||||||
| 30 | 20~450 | 8 10 12 16 20 24 | ||||||
SHR12~17
| 型号 |
最小单位1 |
M·N 选择 |
扳手槽尺寸 |
C |
|||||||
| 代码 | Dg6 | L | E·F | A·B | P·Q | S | W | V | |||
| SHR12 SHR17 |
6 | -0.005 -0.014 |
20~300 | 5≤E≤P×5 5≤F≤Q×5 |
(无螺纹时) A=0 B=0 M≤A≤M×3 M≤B≤N×3 |
M＜P＜D N＜Q＜D |
3 4 5 | 根据使用 要求指定 S尺寸 最小单位1扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 0.5 以下 |
| 8 | -0.005 -0.014 |
3 4 5 6 | 7 | ||||||||
| 10 | 20~350 | 4 5 6 8 | 8 | ||||||||
| 12 | -0.006 -0 017 |
5 6 8 10 | 10 | 10 | |||||||
| 13 | 5 6 8 10 | 11 | |||||||||
| 15 | 5 6 8 10 12 | 13 | |||||||||
| 16 | 5 6 8 10 12 | 14 | |||||||||
| 18 | 5 6 8 10 12 | 16 | |||||||||
| 20 | -0.007 -0.020 |
20~450 | 6 8 10 12 16 | 17 | 1 .0 以下 |
||||||
| 25 | 8 10 12 16 20 | 22 | |||||||||
| 30 | 8 10 12 16 20 24 | 27 | 15 | ||||||||
-
