实心导向轴 全长表面处理型 一端外螺纹型 一端外螺纹同径型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 无台阶
材质 SUJ2
表面处理 全长表面处理型
精度等级 普通级
轴公差 g6
轴身加工 轴身不加工
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
轴端形状
产品选型
轴径D(mm)
长度L(mm)
20~1000
/1
台阶长度E(mm)
2~180
/1
螺纹长度B(mm)
0~175
/1
台阶直径P(mm)
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| SHX31 | 一端外螺纹型 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P17 淬火硬度 GCr15 HRC56~ |
无电镀镀镍 |
| SHX41 | 一端外螺纹同径型 | |||||
注意：B=0时，无外螺纹。

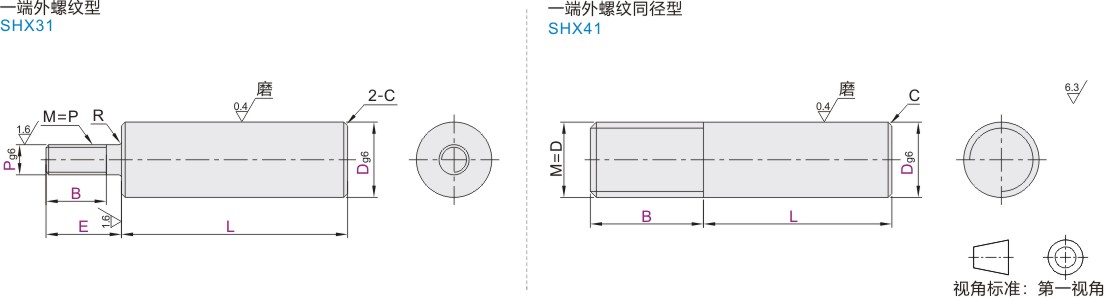

参数图
SHX31
| 型号 |
最小单位1 |
P |
R |
C |
||||
| 代码 | Dg6 | L | E | B | ||||
| SHX31 | 8 | -0.005 -0.014 |
20~800 | 4≤E≤P×5 |  根据使用要求指定 B尺寸 B = 0时，无外螺纹 |
3 4 5 6 | 0.3 | 0.5以下 |
| 10 | 4 5 6 8 | |||||||
| 12 | -0.006 -0.017 |
20~ 1000 | 5 6 8 10 12 | |||||
| 15 | 5 6 8 10 12 | 1 .0以下 | ||||||
| 20 | -0.007 -0.020 |
6 8 10 12 16 | ||||||
| 25 | 8 10 12 16 20 24 | |||||||
| 30 | 8 10 12 16 20 24 | |||||||
| 35 | -0.009 -0.025 |
10 12 16 20 24 30 | 0.5 | |||||
| 40 | 12 16 20 24 30 | |||||||
| 50 | 16 20 24 30 36 | |||||||
SHX41
| 型号 |
最小单位1 | M |
C |
|||
| 代码 | Dg6 | L | B | |||
| SHX41 | 8 | -0.005 -0.014 |
20~800 | 7~40 | 8 | 0.5以下 |
| 10 | 8~50 | 10 | ||||
| 12 | -0.006 -0.017 |
20~ 1000 | 9~60 | 12 | ||
| 20 | -0.007 -0.020 |
13~ 100 | 20 | 1 .0以下 | ||
| 30 | 14~ 150 | 30 | ||||
-
