        实心导向轴 一端内螺纹双孔一端外螺纹型 D公差g6

        条件筛选：

        种类筛选 实心导向轴
        类型 双孔型
        轴公差 g6
        轴端形状 一端外螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            台阶长度F(mm)

            2~150
            /1

            螺纹长度B(mm)

            0~147
            /1

            台阶直径P(mm)

            螺纹中心距W(mm)

            7~42
            /1

            内螺纹N(mm)

            规格参数

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 D公差 材质
            		 硬度
            		 表面处理
            国标 相当
            SJC31 内螺纹
            双孔型            		 外螺纹型 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P16
              淬火硬度
              GCr15                                             HRC56~
              9Cr18Mo或同等硬度耐蚀钢   HRC52~            		 ——
            SJC32 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            SJC36 9Cr18Mo
            或同等硬度
            耐蚀钢            		 SUS440C
            或同等硬度
            耐蚀钢            		 ——
            SJC37 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



              注意：B=0时，无外螺纹。





              圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

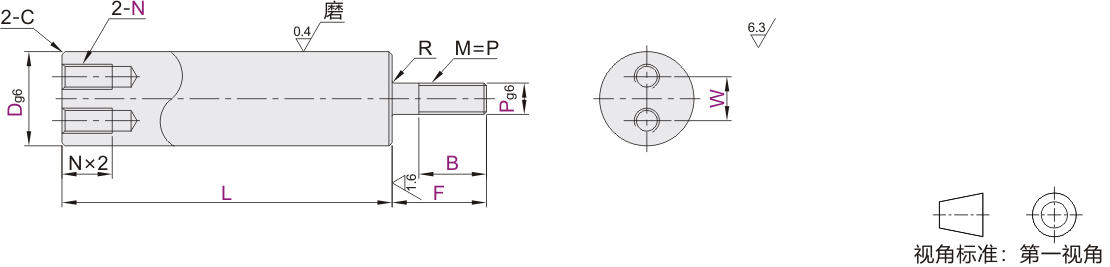

            参数图



            选型表

            型号
            		 最小单位1
            		 P
            选择
            		 W
            最小单位1
            		 N
            		 R
            		 C
            代码 Dg6 L F B
            SJC31
            SJC32
            SJC36
            SJC37            		 15  -0.006
            -0.017            		 20~750 2≤F≤P×5
            		     根据使用
                      要求指定
                      B尺寸
                B = 0时，
                     无外螺纹            		         5   6   8   10   12 D-W-N≥4
            W-N≥3            		 4
            5
            6
            8
            10
            12            		 0.3  0.5以下
            16  20~800         5   6   8   10   12
            18  20~900         5   6   8   10   12   16
            20  -0.007
            -0.020            		 20~ 1000              6   8   10   12   16 1.0以下
            25  20~ 1200                   8   10   12   16   20   24
            30  20~ 1500                   8   10   12   16   20   24
            35  -0.009
            -0.025            		                        10   12   16   20   24   30 05
            40                                12   16   20   24   30
            50                                       16   20   24   30

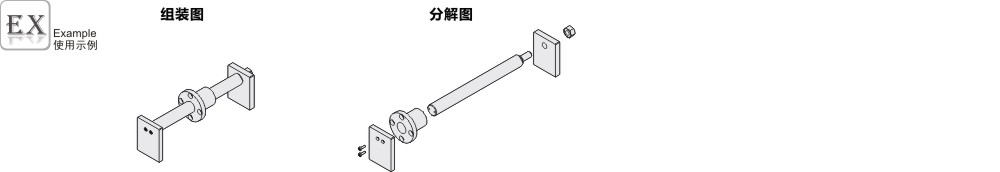

            使用示例
