      产品选型

      D

      图片仅供参考，请以已选的规格为准

        法兰型导向轴支座 加厚加长型 安装孔通孔 圆法兰型 方法兰型 对边法兰型  机加型 螺钉固定型

        条件筛选：

        类型 加厚加长型
        制作工艺 机加型
        导向轴固定方式 螺钉固定
        支座固定孔形 通孔形
        轴固定种类 紧钉螺钉型
        形状筛选 法兰型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 材质 表面处理
            圆法兰型 方法兰型 对边法兰型 国标 相当
            GBF01 GBF11 GBF21 45  S45C 发黑
            GBF02 GBF12 GBF22 喷细砂本色阳极氧化
            GBF06 GBF16 GBF26 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

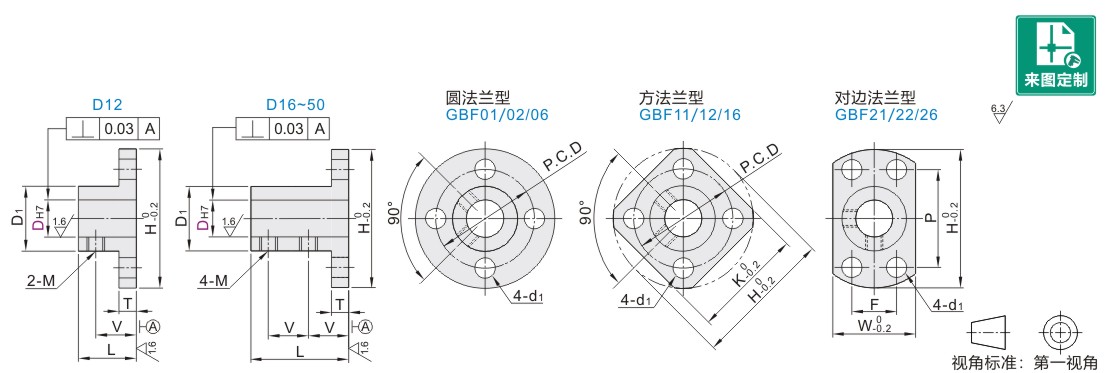

            参数图



            选型表

            型号 L D1 H T V M P.C.D K W P F d1
            代码 DH7
              圆法兰型   方法兰型   对边法兰型
                GBF01       GBF11       GBF21
                GBF02       GBF12       GBF22
                GBF06       GBF16       GBF26

            		 12 +0.018
            0            		 30 21.8 40 6 16 M4 32 32 25 28 16 4.5
            16 48 27.8 50 18 40 39 32 33 22 5.5
            20 +0.021
            0            		 34.8 63 8 M5 50 48 40 42 25 6.6
            25 57 39.8 68 20 55 53 45 45 30
            30 44.8 73 10 M6 60 58 50 48 35
            35 +0.025
            0            		 75 54.8 89 26 72 70 61 58 42 9
            40 69.8 104 12 M8 87 80 76 68 54
            50 79.8 114 97 90 86 73 64
