        开口法兰型导向轴支座 加长型 安装孔通孔 机加型 开口式夹紧固定型

        条件筛选：

        类型 加长型
        制作工艺 机加型
        导向轴固定方式 开口式夹紧固定
        支座固定孔形 通孔形
        轴固定种类 开口型
        形状筛选 法兰型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            圆法兰型 方法兰型 对边法兰型 国标 相当
            GBL01 GBL11 GBL21 加长型 安装孔
            通孔            		 45  S45C 发黑
            GBL02 GBL12 GBL22 喷细砂无电解镀镍
            GBL03 GBL13 GBL23 镀铬
            GBL06 GBL16 GBL26 0Cr18Ni9 SUS304 —
            GBL08 GBL18 GBL28 LD30 A6061 喷细砂本色阳极氧化
            GBL09 GBL19 GBL29 黑色阳极氧化



            开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
            开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
            如对防锈有要求，请优先选用不锈钢材、铝合金材质或镀铬、喷细砂无电解镀镍产品。
            产品切槽后会产生毛刺影响，为消除毛刺，部分产品内径会增加切槽沟。

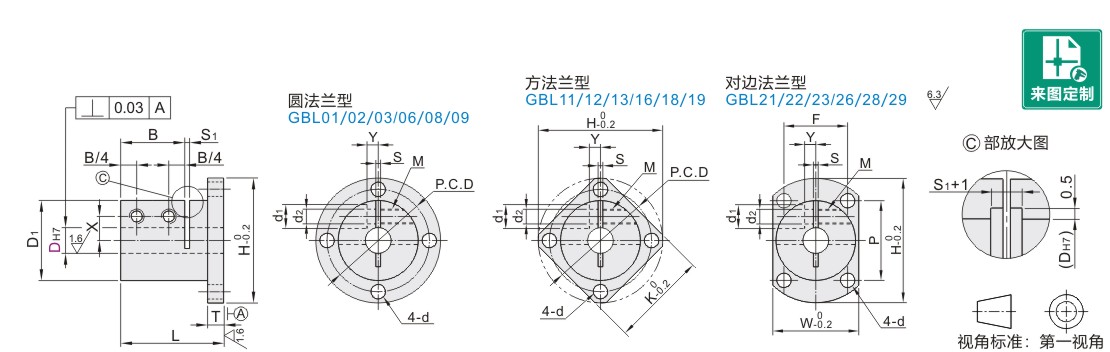

            参数图



            选型表

            型号 L D1 H T B P.C.D K W P F d S S1 X Y d1 d2 M 附件
            螺钉
            代码 DH7
             圆法兰型   方法兰型   对边法兰型
               GBL01       GBL11       GBL21
               GBL02       GBL12       GBL22
               GBL03       GBL13       GBL23
               GBL06       GBL16       GBL26
               GBL08       GBL18       GBL28
               GBL09       GBL19       GBL29            		 12 +0.018
            0            		 33 31.8 52 5.8 20 42 40 34 35 25 4.5 1.2~1.8 1.2~1.8 11 4 9 5.6 M5 M5×12
            16 45 34.8 56 24 46 44 37 37 27 5.5 12 5
            20 +0.021
            0            		 48 39.8 64 7.8 52 50 42 43 30 6.6 1.2~2.3 14 6 M5×16
            25 57 44.8 69 30 57 54 47 46 34 17
            30 60 54.8 79 9.8 67 60 57 50 45 20 10 12 6.6 M6 M6×20
            35 +0.025
            0            		 72 59.8 94 77 71 66 58 50 9.6 23 12
            40 82.5 69.8 104 11.8 36 87 81 76 67 55 26 13 14 9 M8 M8×25
            50 97.5 84.8 119 44 102 94 91 82 60 32 16 18 11 M10 M10×35
            60M +0.030
            0            		 107 95 128 15 55 112 106 104 92 64 1.5~2 1.5~2.5 37 18
