同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      支座固定孔形

      材质

      表面处理

      产品样式

      带定位孔型
      带定位孔型

      产品选型

      D

      H

      图片仅供参考，请以已选的规格为准

        紧凑型导向轴支座 分离型 无定位孔 带定位孔 机加型 分离式夹紧固定型 安装孔沉孔

        条件筛选：

        类型 标准型
        制作工艺 机加型
        导向轴固定方式 分离式夹紧固定
        轴固定种类 分离型
        形状筛选 块型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            GCC01 分离型 无定位孔 45  S45C 发黑 2个内六角圆柱头螺钉
            GCC02 喷细砂无电解镀镍 2个内六角圆柱头螺钉(不锈钢)
            GCC06 0Cr18Ni9 SUS304 —
            GCC11 带定位孔 45  S45C 发黑 2个内六角圆柱头螺钉
            GCC12 喷细砂无电解镀镍 2个内六角圆柱头螺钉(不锈钢)
            GCC16 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

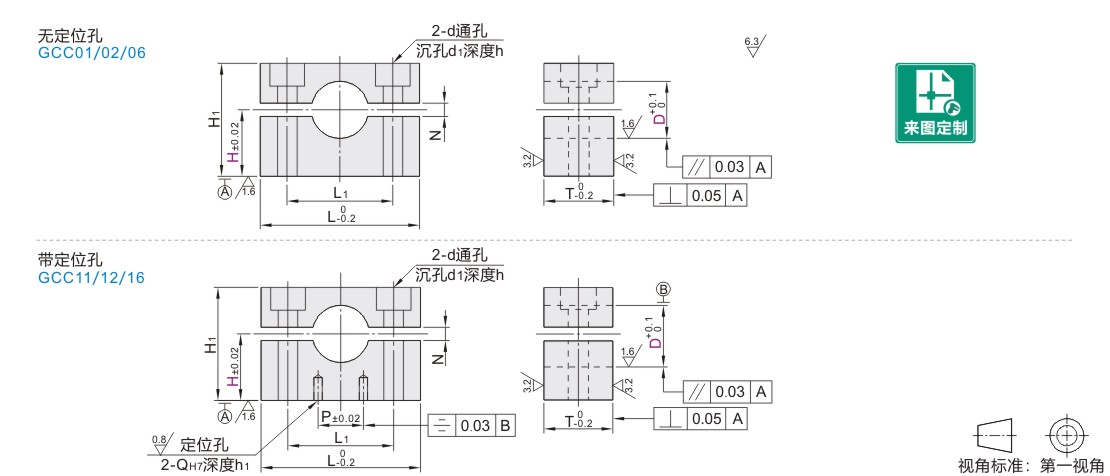

            参数图



            选型表

            型号 H L H1 T L1 d d1 h Q P h1 N
            代码 D
            无定位孔
            GCC01
            GCC02
            GCC06

            带定位孔
            GCC11
            GCC12
            GCC16            		 6 (10)  (15)  (20)  (25) 24 H+6.8 10 14 4.5 8 4.7 — — — 1.2~2.3
            8 (10)   15     20    25 26 H+9.8 12 16 3 5 5.2
            10 (10)   15     20    25 32 20 8
            12 (10)   15     20    25   30
            15 (10)  (15)   20    25   30 34 H+11.8 23 9
            16 (10)  (15)   20    25   30   35
            20 (15)            20    25   30   35 50 H+14.8 16 34 6.6 11 6.7 4 16 7.2
            25 (15)           (20)  25   30   35 H+19.8 36 20
            30                   (20)  25   30   35 70 22 48 9 14 9.2 5 28 8.2 1.2~3.5
            35                   (20)(25)  30   35 H+24.8
            40                          (25)  30   35 76 56 34



            带( )H尺寸不适用带定位孔型。
