        T形导向轴支座 开口型 无定位孔 带定位孔 机加型 H尺寸选择型 H尺寸指定型  开口式夹紧固定型 安装孔通孔

        条件筛选：

        类型 标准型
        制作工艺 机加型
        导向轴固定方式 开口式夹紧固定
        支座固定孔形 通孔形
        轴固定种类 开口型
        形状筛选 T型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            安装尺寸选择方式

            材质

            表面处理

            产品选型

            D

            H

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 材质 表面处理 附件
            无定位孔 带定位孔 国标 相当
            H选择型 H指定型 H选择型
            GCL01 GCL11 GCL21 45  S45C 发黑 1个内六角圆柱头螺钉
            GCL02 GCL12 GCL22 喷细砂无电解镀镍 1个内六角圆柱头螺钉(不锈钢)
            GCL06 GCL16 GCL26 0Cr18Ni9 SUS304 —
            GCL08 GCL18 — LD31 A6063 喷细砂本色阳极氧化
            GCL09 GCL19 黑色阳极氧化 1个内六角圆柱头螺钉



            开口型，安装孔D的公差H7为开口加工前的公差，
                 开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
             GCL21/22/26由于尺寸原因，部分型号定位孔会出现攻穿情况。
            如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

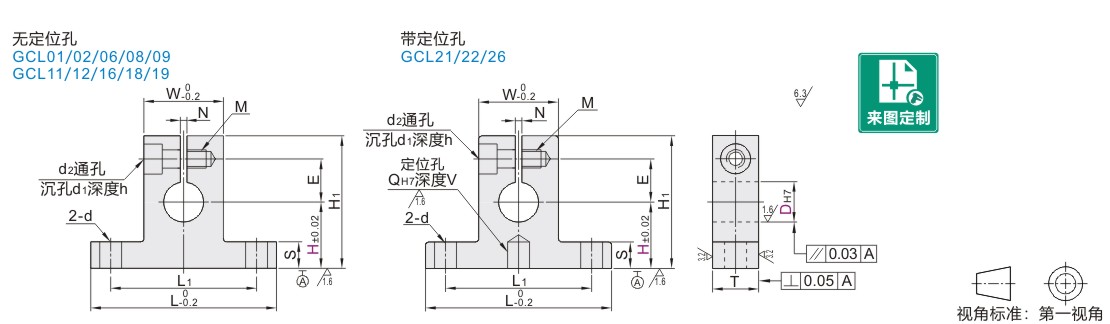

            参数图



            选型表

            型号 H L H1 T S W L1 d E M d2 d1 h N Q V
            代码 DH7 选择型 指定型
            最小单位0.1
            无定位孔
            GCL01
            GCL02
            GCL06
            GCL08
            GCL09
            GCL11
            GCL12
            GCL16
            GCL18
            GCL19

            带定位孔
            GCL21
            GCL22
            GCL26            		 3 +0.010
            0            		   10  15  20 10.0~20.0 26 H+11 8 3.8 9.8 18 3.5 7 M3贯通 3.5 6.5 3.5 1.2~1.8 __ __
            4 +0.012
            0
            5   10  15  20  25 10.0~25.0 H+12 8
            6
            8 +0.015
            0            		 (10) 15  20  25  30  40 10.0~40.0 42 H+16 10 5.8 17.8 30 4.5 11 M4贯通 4.5 8 4.5 1.2~2.3 4 5
            10 (10)15 20   25   30  40
            12 +0.018
            0            		 H+18 13
            13         15  20  25  30  40 15.0~40.0
            15 54 H+20 29.8 42 15 M4深8
            16         15  20  25  30  40  50
            18               20  25  30 40   50  60 20.0~60.0 67 H+26 16 7.8 34.8 50 6.6 18 M6贯通 6.6 11 6.5 5 7
            20 +0.021
            0
            25            (20) 25 30  40   50  60 H+28 21
            30            (20) 25 30  40   50  60 25.0~60.0 85 H+33 20 9.8 44.8 65 9 24 M8深16 9 14 9 1.2~3.5
            35 +0.025
            0            		                   (25) 30  40  50  60 H+36 27
            40                           30   40  50  60  80 30.0~80.0 100 H+38 59.8 80 29
            50                                    40  50  60  80 40.0~80.0 125 H+51 25 14.8 74.8 100 14 38 M12深25 14 20 13



            带( )H尺寸不适用带定位孔型
