        T形导向轴支座 加厚型 标准型 机加型 螺钉固定型 安装孔通孔

        条件筛选：

        类型 加厚型
        制作工艺 机加型
        导向轴固定方式 螺钉固定
        支座固定孔形 通孔形
        轴固定种类 紧钉螺钉型
        形状筛选 T型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            GCU01 标准型 45  S45C 发黑 1个紧定螺钉
            GCU02 喷细砂无电解镀镍 1个紧定螺钉(不锈钢)
            GCU06 0Cr18Ni9 SUS304 —



            D30～50有2个附件紧定螺钉。
            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

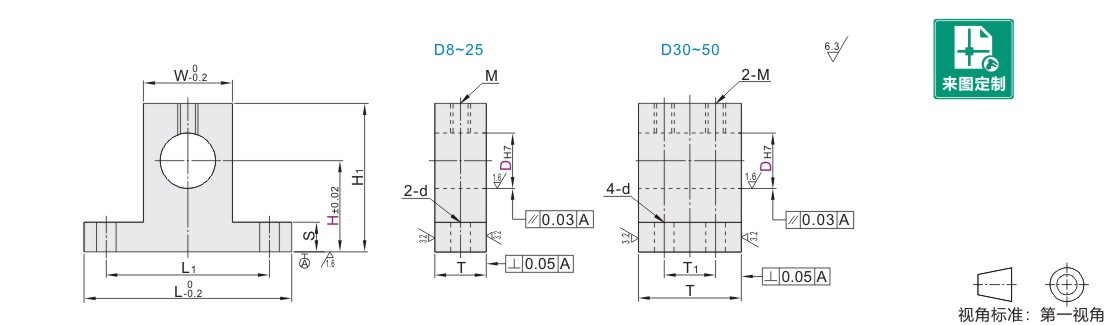

            参数图



            选型表

            型号 H L H1 T T1 S W M L1 d
            代码 DH7
            GCU01
            GCU02
            GCU06            		 8 +0.015
            0            		 10  15  20  25  30  40 42 H+9 15 — 5.8 17.8 M6 30 6.6
            10 10  15  20  25  30  40  50  60 H+10
            12 +0.018
            0            		 10  15  20  25  30  40  50  60 H+11 18
            13        15  20  25  30  40  50  60 H+12
            15        15  20  25  30  40  50  60 54 H+15 20 28.8 42
            16        15  20  25  30  40  50  60  80
            20 +0.021
            0            		               20  25  30  40  50  60  80 67 H+18 25 7.8 33.8 M8 50 9
            25               20  25  30  40  50  60  80 H+20 30
            30                      25  30  40  50  60  80 85 H+23 35 17.5 9.8 43.8 65 6.6
            35 +0.025
            0            		                      25  30  40  50  60  80 H+25
            40                             30  40  50  60  80 100 H+30 40 20 57.8 80 9
            50                                    40  50  60  80 125 H+38 50 25 14.8 73.8 100 11
