        L形导向轴支座 侧开口型 H尺寸选择型 H尺寸指定型 机加型 侧开口式夹紧固定型 安装孔通孔

        条件筛选：

        类型 标准型
        制作工艺 机加型
        导向轴固定方式 侧开口式夹紧固定
        支座固定孔形 通孔形
        轴固定种类 单侧开口型
        形状筛选 L型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            安装尺寸选择方式

            材质

            表面处理

            产品选型

            D

            H

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 材质 表面处理 附件
            H选择型 H指定型 国标 相当
            GDP01 GDP11 45  S45C 发黑 1个内六角圆柱头螺钉
            GDP02 GDP12 喷细砂无电解镀镍 1个内六角圆柱头螺钉(不锈钢)
            GDP06 GDP16 0Cr18Ni9 SUS304 —
            GDP08 GDP18 LD31 A6063 喷细砂本色阳极氧化
            GDP09 GDP19 黑色阳极氧化 1个内六角圆柱头螺钉



            开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。

            如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

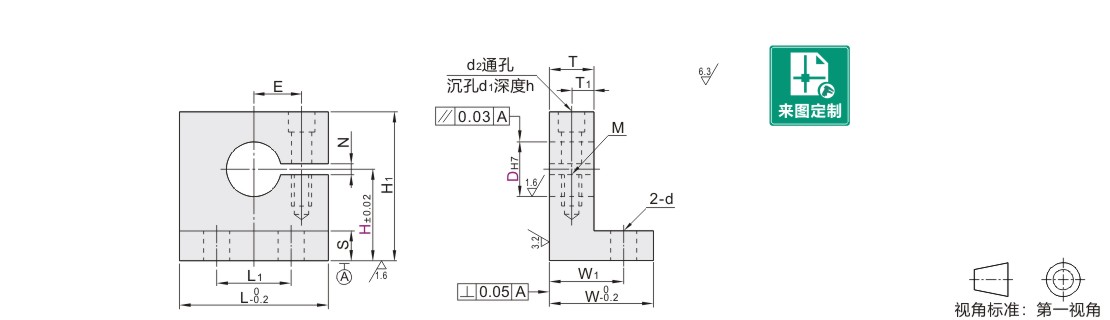

            参数图



            选型表

            型号 H L H1 T T1 S W W1 L1 d E M d2 d1 h N
            代码 DH7 选择型 指定型
            最小单位0.1

              H选择型    H指定型
                GDP01    GDP11
                GDP02    GDP12
                GDP06    GDP16
                GDP08    GDP18
                GDP09    GDP19

            		 8 +0.015
            0            		 15  20  25  30  40 15.0~40.0 32 H+8 10 5 5.8 21.8 16 22 4.5 11 M4深8 4.5   4.5 1.2~2.3
            10       20  25  30  40 20.0~40.0 H+9
            12 +0.018
            0            		       20  25  30  40 H+10
            13       20  25  30  40 38 H+11 28 14
            16       20  25  30  40  50 20.0~50.0 H+13
            20 +0.021
            0            		             25  30  40  50  60 25.0~60.0 50 H+15 16 8 7.8 31.8 24 36 6.5 18 M6深12 6.6 11 6.5
            25                    30  40  50  60 30.0~60.0 H+18
            30                    30  40  50  60 73 H+20 20 10 9.8 37.8 29 55 9 27 M8深16 9 14 9 1.2~3.5
            35 +0.025
            0            		                           40  50  60 40.0~60.0 H+24
            40                          40  50  60  80 40.0~80.0 H+26 28



            可能出现螺孔M底孔贯穿的情况。
