产品选型
D
图片仅供参考，请以已选的规格为准
固定环 单边切割型 紧定螺钉锁紧型 开口型 分离型 2螺孔
条件筛选：
特征 标准型
切割位置 单边
切割端面位置加工 2螺孔
平面孔加工 无
产品样式 D型侧面安装型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 国标 | 相当 | |||||
| FAW01 | 单边切割型 | 紧定螺钉 锁紧型 |
45 | S45C | 发黑 | 2个紧定螺钉 |
| FAW02 | 喷细砂无电解镀镍 | 2个紧定螺钉(不锈钢) | ||||
| FAW06 | 0Cr18Ni9 | SUS304 | — | |||
| FAW21 | 开口型 | 45 | S45C | 发黑 | 1个内六角圆柱头螺钉 | |
| FAW22 | 喷细砂无电解镀镍 | 1个内六角圆柱头螺钉(不锈钢) | ||||
| FAW26 | 0Cr18Ni9 | SUS304 | — | |||
| FAW31 | LY11 | A2017 | ||||
| FAW41 | 分离型 | 45 | S45C | 发黑 | 2个内六角圆柱头螺钉 | |
| FAW42 | 喷细砂无电解镀镍 | 2个内六角圆柱头螺钉(不锈钢) | ||||
| FAW46 | 0Cr18Ni9 | SUS304 | — | |||
| FAW51 | LY11 | A2017 | ||||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。 由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能 由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

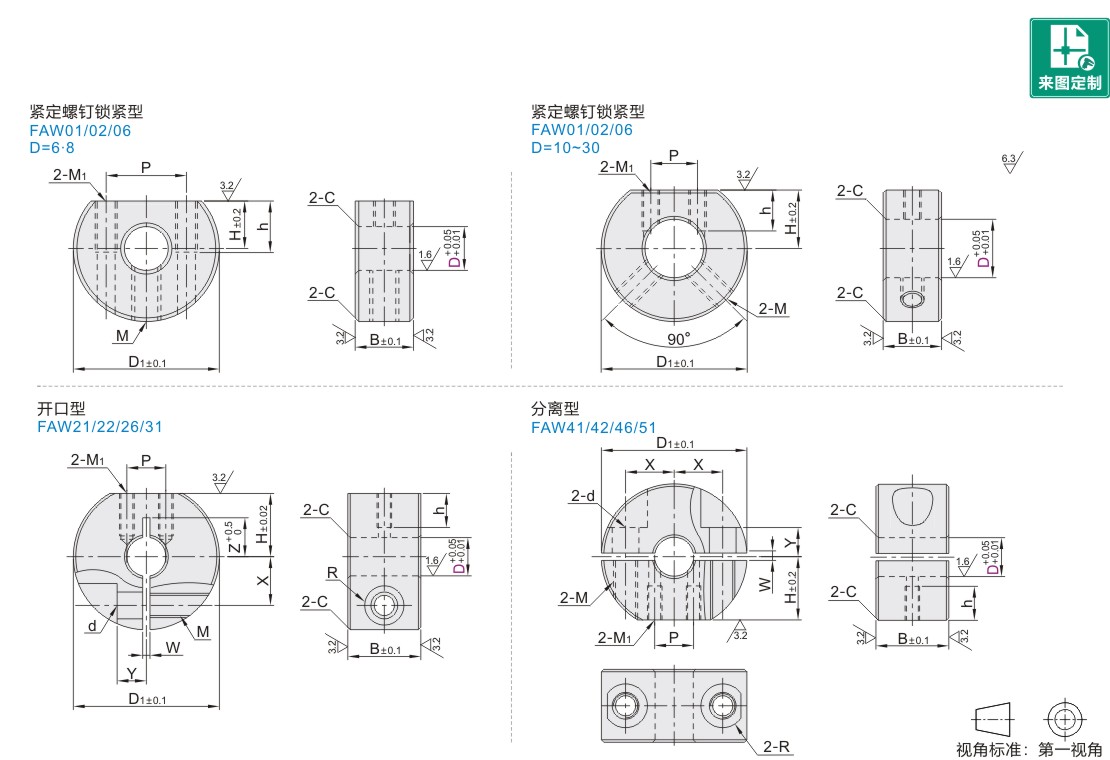

参数图
紧定螺钉锁紧型
| 型号 |
B |
D1 |
H |
M1 |
P |
h |
C |
紧定螺钉 M×长度 |
|
| 代码 | D | ||||||||
| FAW01 FAW02 FAW06 |
6 | 8 | 20 | 6.5 | M3 | 11 | 7 | 0.5 | M4×4 |
| 8 | 22 | 7 | 13 | ||||||
| 10 | 25 | 10 | 8 | ||||||
| 12 | 10 | 28 | 11 | M4 | 10 | M5×6 | |||
| 15 | 30 | 12.5 | 5 | ||||||
| 20 | 35 | 15 | |||||||
| 25 | 12 | 42 | 18 | M5 | 12 | 6 | M6×6 | ||
| 30 | 45 | 20 | 5 | 1 | |||||
D6~12规格有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。
开口型/分离型
| 型号 |
B |
D1 |
M |
d |
R |
H |
M1 |
P |
h |
W |
X |
Y |
Z |
C |
|
| 代码 | D | ||||||||||||||
|
开口型
|
8 | 15 | 30 | M5 | 5.5 | 4.5 | 13 | M3 | 8 | 7 | 1.5 | 10 | 6 | 8 | 0.5 |
| 10 | 35 | 15 | M4 | 10 | 11.5 | 10 | |||||||||
| 12 | |||||||||||||||
| 13 | |||||||||||||||
| 15 | 40 | M6 | 7 | 6 | 17 | M5 | 12 | 13 | 8 | 12 | |||||
| 16 | |||||||||||||||
| 18 | 45 | 18.5 | 15 | 9 | 15 | — | |||||||||
| 20 | 13 | ||||||||||||||
| 25 | 50 | 21 | 20 | 10 | 18 | 10 | 16 | ||||||||
| 30 | 55 | 23.5 | 21 | 20 | 18 | ||||||||||
| 35 | 60 | 26 | M6 | 23 | 2.0 | 23 | 12 | — | 1 | ||||||
| 40 | 18 | 70 | M8 | 9 | 7 | 30 | 26 | 12 | 26 | 13 | |||||
| 50 | 22 | 85 | M10 | 11 | 9 | 37 | M8 | 28 | 13 | 3.0 | 32 | 16 | |||
D8~D15规格的S45C材质，有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。 S45C、SUS304仅D8~13规格有开口加工。
D8~D12、D15~D18规格的SUS304材质，有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。
-
