同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      材质

      特征

      表面处理

      产品选型

      D

      S

      图片仅供参考，请以已选的规格为准

        轴承固定环 开口型 紧凑型 短压环型 长压环型

        条件筛选：

        切割位置 无
        切割端面位置加工 无
        平面孔加工 无
        轴固定方式 开口型
        锁紧方式 开口型
        产品样式 轴承固定型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 附件
            国标 相当
            FBH01 开口型 紧凑型 短压环型 45 S45C 发黑 1个内六角圆柱头螺钉
            FBH02 喷细砂无电解镀镍 1个内六角圆柱头螺钉(不锈钢)
            FBH06 0Cr18Ni9 SUS304 —
            FBH51 长压环型 45 S45C 发黑 1个内六角圆柱头螺钉
            FBH52 喷细砂无电解镀镍 1个内六角圆柱头螺钉(不锈钢)
            FBH56 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
            由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
            由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

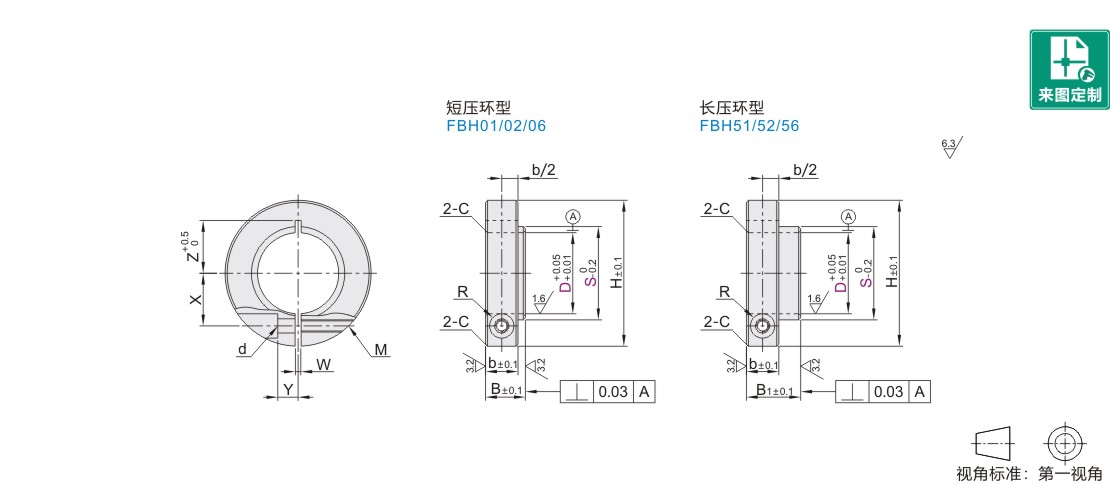

            参数图



            选型表

            型号
            		 S
            		 适用轴承(外径)
            		 B
            		 B1
            		 H
            		 M
            		 b
            		 d
            		 R
            		 W
            		 X
            		 Y
            		 Z
            		 C
            代码 D

            短压环型
            FBH01
            FBH02
            FBH06


            长压环型
            FBH51
            FBH52
            FBH56

            		 8 11 678ZZ(12)·688ZZ(16) 9 12 22 M3 8 3.5 3 1.5 7 4 7 0.5
            12 698ZZ(19)·608ZZ(22)·628ZZ(24)
            10 13 6800ZZ(19) 9.5 25 8 9
            14 6900ZZ(22)·6000ZZ(26)
            16 6200ZZ(30)·6300ZZ(35)
            12 15 6801ZZ(21) 9 3
            16 6901ZZ(24)·6001ZZ(28)
            18 6201ZZ(32)·6301ZZ(37)
            15 18 6802ZZ(24)·6902ZZ(28) 30 11 11
            19 6002ZZ(32)
            21 6202ZZ(35)·6302ZZ(42)
            17 21 6903ZZ(30)·6003ZZ(42) 11.5 4 12
            23 6203ZZ(40)·6303ZZ(47)
            20 23 6704ZZ(27)·6804ZZ(32) 13 36 13 5 13
            24 6904ZZ(37)
            27 6004ZZ(42)·6204ZZ(47)
            25 28 6805ZZ(37) 11.5 15 42 M4 10 4.5 3.75 16.5 16.5
            29 6905ZZ(42)
            31 6005ZZ(47)
            32 6205ZZ(52)
            30 35 6906ZZ(47) 14 18 50 M5 12 5.5 4.5 20 6 20 1
            38 6006ZZ(55)·6206ZZ(62)·6306ZZ(72)
            35 41 6907ZZ(55) 55 2 22.5 21
            43 6007ZZ(62)·6207ZZ(72)
            40 45 6908ZZ(62) 60 25 23
            48 6008ZZ(68)·6208ZZ(80)
