同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 9 项未选择

      代码

      参数选型

      切割位置

      切割端面位置加工

      平面孔加工

      材质

      特征

      表面处理

      产品选型

      D

      把手颜色

      图片仅供参考，请以已选的规格为准

        固定环 把手锁紧型  紧凑型 切割型 侧安装型

        条件筛选：

        轴固定方式 开口型
        锁紧方式 开口型
        产品样式 带把手型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 固定环
            		 固定把手部
            		 固定螺纹部
            材质
            		 表面处理
            		 材质
            		 表面处理
            		 材质
            		 表面处理
            国标 相当
            FBL01 把手
            锁紧
            紧凑型            		 切割型 标准
            把手            		 45 S45C 发黑 锌压铸件 烤漆 SUM24L 黑色
            铬酸盐光泽处理
            FBL02 喷细砂无电解镀镍
            FBL06 0Cr18Ni9 SUS304 — SUS303 —
            FBL11 小型
            把手            		 45 S45C 发黑 SUM24L 黑色
            铬酸盐光泽处理
            FBL12 喷细砂无电解镀镍
            FBL16 0Cr18Ni9 SUS304 — SUS303 —
            FBL21 侧安装型 标准
            把手            		 45 S45C 发黑 SUM24L 黑色
            铬酸盐光泽处理
            FBL22 喷细砂无电解镀镍
            FBL26 0Cr18Ni9 SUS304 — SUS303 —
            FBL31 小型
            把手            		 45 S45C 发黑 SUM24L 黑色
            铬酸盐光泽处理
            FBL32 喷细砂无电解镀镍
            FBL36 0Cr18Ni9 SUS304 — SUS303 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
            由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
            由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

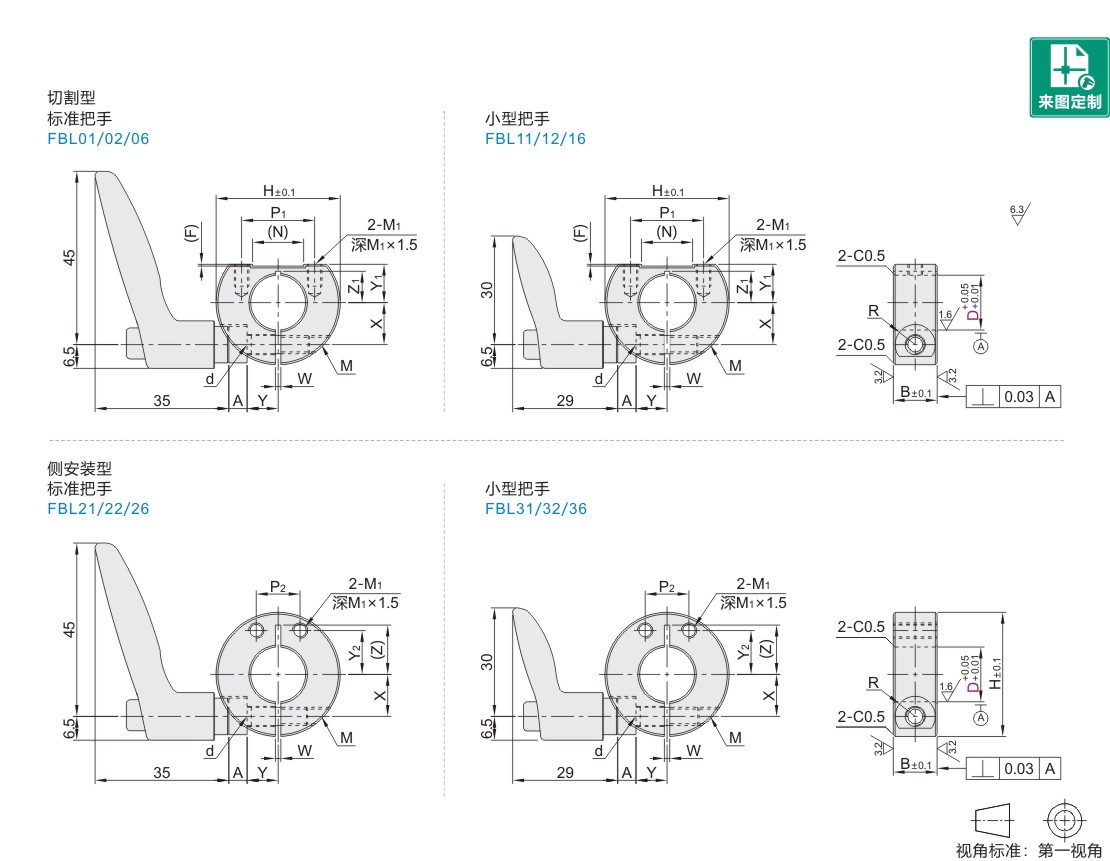

            参数图



            选型表

            型号
            		 把手
            颜色
            		 B
            		 H
            		 M
            		 M1
            		 d
            		 P1
            		 P2
            		 (F)
            		 (N)
            		 Y1
            		 Y2
            		 R
            		 W
            		 X
            		 Y
            		 (Z)
            		 (Z1)
            		 A
            		 附件把手
            代码
            		 D

                   切割型             侧安装型
                (标准把手)         (标准把手)
                   FBL01              FBL21
                   FBL02              FBL22
                   FBL06              FBL26



              （小型把手）   （小型把手）
                   FBL11              FBL31
                   FBL12              FBL32
                   FBL16              FBL36


            		 8 M(橙色)
            B(黑色)
            S(银色)            		 12 28 M5 M4 5.5 18 10 0.5 12 7 10 5.5 1.5 9.5 5.5 11.5 5 5 HAD36(HAD37)-M5-L20-J/E/Y
            HAD26(HAD27)-M5-L20-J/E/Y
            10 —
            12 32 20 14 8.5 10.5 7.5 13
            15 34 12 10.5 12 11.5 8.5 13.5 HAD36(HAD37)-M5-L25-J/E/Y
            HAD26(HAD27)-M5-L25-J/E/Y
            16 36 22 16 11 12.5 14.5
            20 42 M5 25 14 18 14 14 15.5 17 8
            25 48 29 21 22 16.5 16 18 11 19 HAD36(HAD37)-M5-L32-J/E/Y
            HAD26(HAD27)-M5-L32-J/E/Y
            30 55 30 25 23 20 20 20.5 13.5 22



            D25、D30规格的H尺寸公差为±0.3。      D30规格内外周倒角C1.0                                                                                                                            HAD36(HAD37)型号为标准把手，HAD26(HAD27)型号为小型把手。
