转轴直杆型带挡圈槽型带键槽型轴端不加工 g6/h7/h9

品牌名称：

怡合达

条件筛选：

类型直杆型

轴端形状轴端不加工

轴身加工带挡圈槽形+带键槽形

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 20 项未选择

代码

参数选型

D公差

材质

表面处理

附件

形状筛选

直杆型

种类筛选

转轴

轴端形状（右）

挡圈槽

轴端形状（左）

挡圈槽

产品选型

键槽数量

D

L

18~800

/0.1

F

3~400

/1

S

3~400

/1

KA

0~800

/1

A

2~100

/1

KB

0~800

/1

B

2~100

/1

KC

0~800

/1

C

2~100

/1

技术图档

3D预览

可选加工参数

产品简介

材质图

参数图

材质图

代码		类型		D公差	材质		表面处理
带挡圈	不带挡圈				国标	相当
MAF01	MAQ01	带挡圈槽型	键槽型	g6	45	S45C	发黑
MAF02	MAQ02						无电解镀镍
MAF11	MAQ11				0Cr18Ni9	SUS304	—
MAF31	MAQ31			h7	45	S45C	发黑
MAF32	MAQ32						无电解镀镍
MAF41	MAQ41				0Cr18Ni9	SUS304	—
MAF61	MAQ61			h9	45	S45C	发黑
MAF62	MAQ62						无电解镀镍

圆度、直线度、垂直度间轴度请参阅转轴产品简介。
键槽尺寸与挡圈槽m详细尺寸，请参阅转轴产品简介。

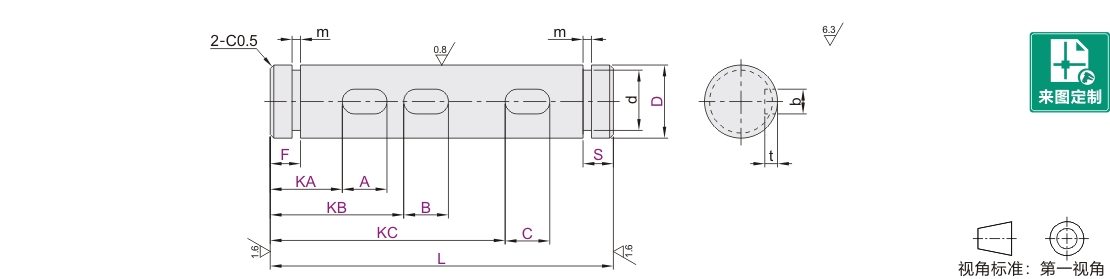

参数图

g6

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dg6
					最小单位1
附件带挡圈 MAF01 MAF02 MAF11 附件不带挡圈 MAQ01 MAQ02 MAQ11	6	-0.004 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	-0.005 -0.014	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10		20.0~500.0					TBP02-10
	12	-0.006 -0.017	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	13							TBP02-13
	15		45.0~700.0					TBP02-15
	16		45.0~800.0					TBP02-16
	17		65.0~800.0					TBP02-17
	18							TBP02-18
	20	-0.007 -0.020						TBP02-20
	22							TBP02-22
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	-0.009 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

MAF11/MAQ11不可选择D13、16、18、22。

h7

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh7
					最小单位1
附件带挡圈MAF31 MAF32 MAF41 附件不带挡圈 MAQ31 MAQ32 MAQ41	6	0 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.015	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10		20.0~500.0					TBP02-10
	12	0 -0.018	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15		45.0~700.0					TBP02-15
	20	0 -0.021	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

h9

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh9
					最小单位1
附件带挡圈 MAF61 MAF62 附件不带挡圈 MAQ61 MAQ62	6	0 -0.030	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.036	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10		20.0~500.0					TBP02-10
	12	0 -0.043	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15		45.0~700.0					TBP02-15
	20	0 -0.043	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.062						TBP02-35
