        转轴 一端台阶型 无螺纹型 一端内螺纹型 带挡圈槽型 轴端不加工

        条件筛选：

        类型 一端台阶型
        材质 S45C
        轴身加工 带挡圈槽形
        轴端形状（左） 挡圈槽
        形状筛选 一端一台阶

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 10 项未选择

          代码

          参数选型

          表面处理

          轴端形状

          轴端形状（右）

          无加工
          无加工
          内螺纹
          内螺纹

          产品选型

          D

          L

          18.0~600.0
          /0.1

          E

          3~294
          /0.1

          A

          2~294
          /1

          P

          2~49
          /1

          N

          技术图档

          3D预览

          可选加工参数

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 附件
          国标 相当
          MBF01 无螺纹型 带挡圈槽型 45 S45C 发黑 挡圈1个
          MBF02 无电解镀镍
          MBG01 一端内螺纹型 带挡圈槽型 发黑
          MBG02 无电解镀镍




          挡圈槽部m尺寸请参阅转轴产品简介
          圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

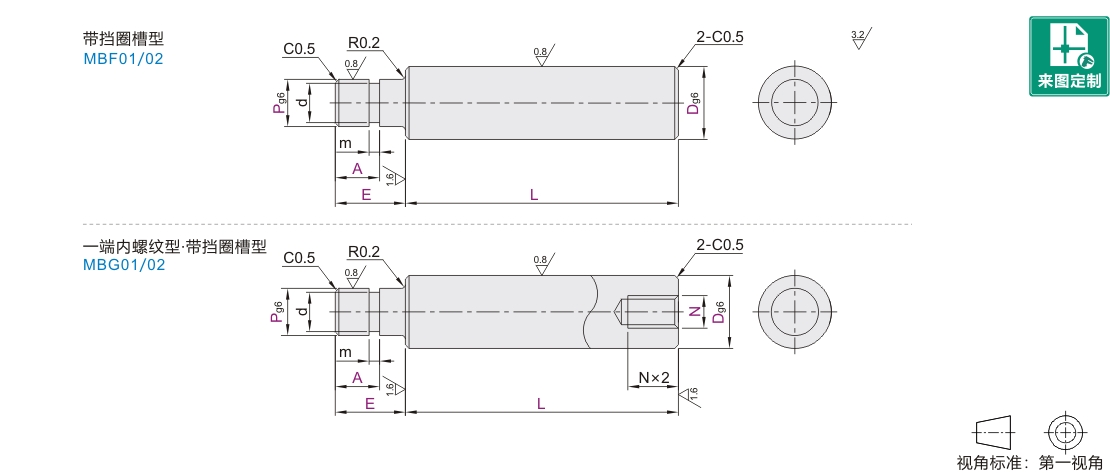

          参数图



          无螺纹型・带挡圈槽型

          型号 最小单位0.1 最小单位1
          代码 Dg6 L E A P
          MBF01
          MBF02          		 6 -0.004
          -0.012          		 18.0~300.0 E≤P×6
          根据使用
              要求指定
          A尺寸
          		 3  4  5
          8 -0.005
          -0.014          		 18.0~400.0 2≤P＜D
          10 18.0~500.0
          12 -0.006
          -0.017          		 20.0~600.0 4≤P＜D
          13
          15
          16
          17 25.0~600.0
          18 -0.007
          -0.020
          20
          22 8≤P＜D
          25
          30
          35 -0.009
          -0.025          		 35.0~600.0 15≤P＜D
          40
          50



          一端内螺纹型・带挡圈槽型

          型号 最小单位0.1 最小单位1 N
          代码 Dg6 L E A P
          MBG01
          MBG02          		 6 -0.004
          -0.012          		 18.0~300.0 E≤P×6 P≤6时
          A≥2

          6<P≤10时
          A≥3

          10<P≤20时
          A≥4

          P≥20时
          A≥5          		 3  4  5 3  4
          8 -0.005
          -0.014          		 18.0~400.0 2≤P＜D 3  4  5  6
          10 18.0~500.0     4  5  6
          12 -0.006
          -0.017          		 25.0~600.0 4≤P＜D         5  6  8
          13         5  6  8
          15         5  6  8  10
          16 35.0~600.0         5  6  8  10
          17         5  6  8  10
          18         5  6  8  10  12
          20 -0.007
          -0.020          		         5  6  8  10  12
          22 8≤P＜D         5  6  8  10  12  16
          25 45.0~600.0         5  6  8  10  12  16
          30 55.0~600.0                  8  10  12  16  20
          35 -0.009
          -0.025          		 65.0~600.0 15≤P＜D                  8  10  12  16  20  24
          40 75.0~600.0                              12  16  20  24  30
          50 95.0~600.0                                     16  20  24  30
