查看大图
图片仅供参考，请以已选的规格为准
转轴 两端台阶型 带挡圈槽型 两端内螺纹型 标准型 轴身不加工 g6/h7/h9
条件筛选：
类型 两端台阶型
轴身加工 轴身不加工
形状筛选 两端一段台阶
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 17 项未选择
代码
参数选型
D公差
P公差
材质
表面处理
轴端形状
轴端形状（右）
内螺纹
挡圈槽
轴端形状（左）
挡圈槽
内螺纹
产品选型
D
L
18.0~800.0
/0.1
E
1~294
/0.1
F
1~294
/0.1
A
2~294
/1
B
2~294
/1
M
P
2~49
/1
Q
2~49
/1
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 公差 | 材质 | 表面处理 | 附件 | ||
| D | P | 国标 | 相当 | ||||
| MCD01 | 带挡圈槽型 | g6 | g6 | 45 | S45C | 发黑 | 挡圈2个 |
| MCD02 | 无电解镀镍 | ||||||
| MCF01 | 两端内螺纹型 标准型 |
g6 | g6 | 45 | S45C | 发黑 | — |
| MCF02 | 无电解镀镍 | ||||||
| MCF16 | 0Cr18Ni9 | SUS304 | — | ||||
| MCF41 | h7 | h7 | 45 | S45C | 发黑 | ||
| MCF42 | 无电解镀镍 | ||||||
| MCF46 | 0Cr18Ni9 | SUS304 | — | ||||
| MCF61 | h9 | g6 | 45 | S45C | 发黑 | ||
| MCF62 | 无电解镀镍 | ||||||
| MCF66 | 0Cr18Ni9 | SUS304 | — | ||||
| MCF81 | h7 | 45 | S45C | 发黑 | |||
| MCF82 | 无电解镀镍 | ||||||
| MCF86 | 0Cr18Ni9 | SUS304 | — | ||||
| D·P | g6 | h7 | h9 |
| 3.1~6 | -0.004 -0.012 |
0 -0.012 |
0 -0.030 |
| 6.1~10 | -0.005 -0.014 |
0 -0.015 |
0 -0.036 |
| 10.1~18 | -0.006 -0.017 |
0 -0.018 |
0 -0.043 |
| 18.1~30 | -0.007 -0.020 |
0 -0.021 |
0 -0.052 |
| 30.1~50 | -0.009 -0.025 |
0 -0.025 |
0 -0.062 |
挡圈槽部m尺寸请参阅转轴产品简介。 圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。
参数图

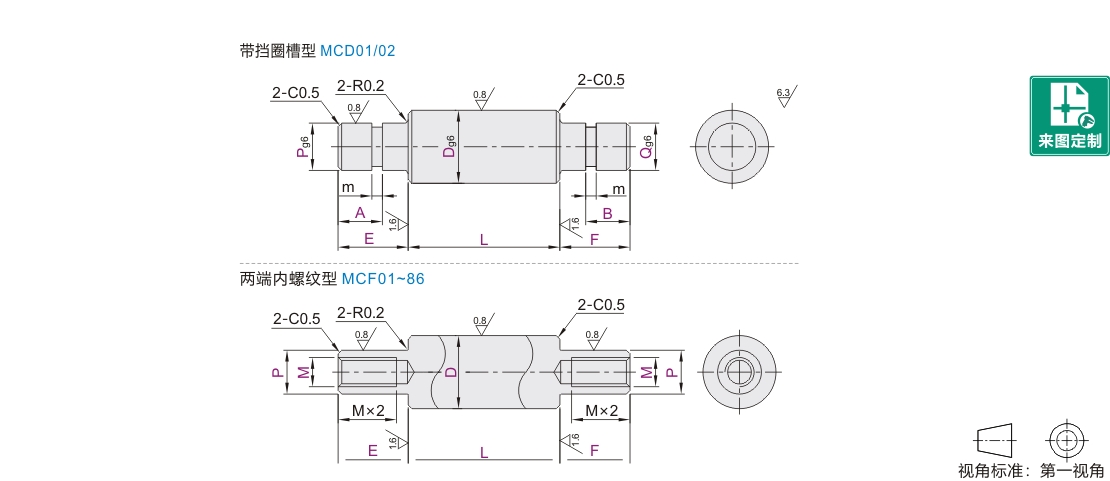

带挡圈槽型
| 型号 | 最小单位0.1 | 最小单位1 | ||||
| 代码 | Dg6 | L | E·F | A·B | P·Q | |
| MCD01 MCD02 |
6 | -0.004 -0.012 |
18~300 | E≤P×6 F≤Q×6 |
P·Q≤6时
|
2 3 4 5 |
| 8 | -0.005 -0.014 |
18~400 | 3≤P·Q＜D | |||
| 10 | 18~500 | |||||
| 12 | -0.006 -0.017 |
20~600 | 4≤P·Q＜D | |||
| 13 | ||||||
| 15 | ||||||
| 16 | ||||||
| 17 | 25~600 | |||||
| 18 | ||||||
| 20 | -0.007 -0.020 |
|||||
| 22 | 8≤P·Q＜D | |||||
| 25 | ||||||
| 30 | ||||||
| 35 | -0.009 -0.025 |
35~600 | 15≤P·Q＜D | |||
| 40 | ||||||
| 50 | ||||||
两端内螺纹型·g6
| 型号 | 最小单位0.1 | 最小单位1 | M | ||
| 代码 | Dg6 | L | E·F | P | |
| MCF01 MCF02 MCF16 |
6 | 18~300 | 1≤E≤P×6 1≤F≤P×6 |
5 | 3 |
| 8 | 18~400 | M+2≤P＜D | 3 4 5 | ||
| 10 | 18~500 | 4 5 6 | |||
| 12 | 20~600 | 5 6 8 | |||
| 13 | 5 6 8 | ||||
| 15 | 20~700 | 5 6 8 10 | |||
| 16 | 25~800 | 5 6 8 10 | |||
| 17 | 5 6 8 10 12 | ||||
| 18 | 5 6 8 10 12 | ||||
| 20 | 5 6 8 10 12 | ||||
| 22 | 5 6 8 10 12 16 | ||||
| 25 | 5 6 8 10 12 16 | ||||
| 30 | 8 10 12 16 20 | ||||
| 35 | 35~800 | 8 10 12 16 20 24 | |||
| 40 | 12 16 20 24 | ||||
| 50 | 16 20 24 | ||||
两端内螺纹型·h7
| 型号 | 最小单位0.1 | 最小单位1 | M | ||
| 代码 | Dh7 | L | E·F | P | |
| MCF41 MCF42 MCF46 |
6 | 18~300 | 1≤E≤P×6 1≤F≤P×6 |
M+2≤P＜D | 3 |
| 8 | 18~400 | 3 4 5 | |||
| 10 | 18~500 | 4 5 6 | |||
| 12 | 20~600 | 5 6 8 | |||
| 15 | 20~700 | 5 6 8 10 | |||
| 20 | 25~800 | 5 6 8 10 12 | |||
| 25 | 6 8 10 12 16 | ||||
| 30 | 8 10 12 16 20 | ||||
| 35 | 35~800 | 8 10 12 16 20 24 | |||
| 40 | 12 16 20 24 30 | ||||
| 50 | 16 20 24 30 | ||||
两端内螺纹型·h9
| 型号 | 最小单位0.1 | 最小单位1 | M | ||
| 代码 | Dh9 | L | E·F | P | |
| MCF61 MCF62 MCF66 MCF81 MCF82 MCF86 |
6 | 18~300 | 1≤E≤P×6 1≤F≤P×6 |
M+2≤P＜D | 3 |
| 8 | 18~400 | 3 4 5 | |||
| 10 | 18~500 | 4 5 6 | |||
| 12 | 20~600 | 5 6 8 | |||
| 15 | 20~700 | 5 6 8 10 | |||
| 20 | 25~800 | 5 6 8 10 12 | |||
| 25 | 5 6 8 10 12 16 | ||||
| 30 | 8 10 12 16 20 | ||||
| 35 | 35~800 | 8 10 12 16 20 24 | |||
-
