图片仅供参考，请以已选的规格为准
转轴 两端台阶型 一端外螺纹一端内螺纹 标准型 带扳手槽型 轴身不加工
条件筛选：
类型 两端台阶型
材质 S45C
轴端形状 一端外螺纹另一端内螺纹型
轴端形状（左） 内螺纹
轴端形状（右） 外螺纹
形状筛选 一端一台阶
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 12 项未选择
代码
参数选型
表面处理
轴身加工
产品选型
D
L
18.0~500.0
/0.1
E
2~245
/0.1
F
5~210
/0.1
P
5~49
/1
B
3~208
/1
M
Q
K
0~490
/1
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| 国标 | 相当 | |||
| MCG01 | 标准型 | 45 | S45C | 发黑 |
| MCG02 | 无电解镀镍 | |||
| MCG11 | 带扳手槽型 | 发黑 | ||
| MCG12 | 无电解镀镍 | |||
| Dg6 | |
| 6 | -0.004 -0.012 |
| 8·10 | -0.005 -0.014 |
| 12~18 | -0.006 -0.017 |
| 20~30 | -0.007 -0.020 |
| 35~50 | -0.009 -0.025 |

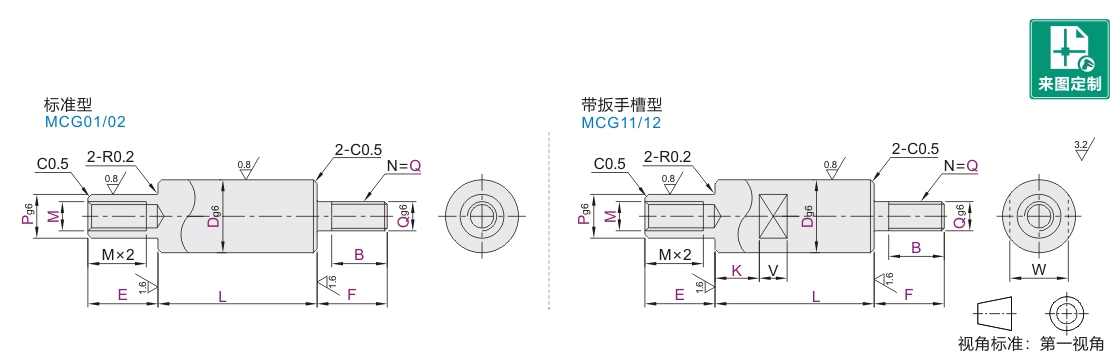

参数图
标准型
| 型号 | 最小单位0.1 | 最小单位1 | M | Q | |||
| 代码 | Dg6 | L | E·F | P | B | ||
| MCG01 MCG02 |
6 | 18~300 | 2≤E≤P×5 5≤F≤Q×7 |
5 | Q≤6时 B≤F-2 Q=8、10时 B≤F-3 Q≥12时 B≤F-5 |
3 | 3 4 5 |
| 8 | 18~400 | M+2≤P＜D | 3 4 5 | 3 4 5 6 | |||
| 10 | 18~500 | 4 5 6 | 4 5 6 8 | ||||
| 12 | 25~500 | 5 6 8 | 5 6 8 10 | ||||
| 13 | 5 6 8 | 5 6 8 10 | |||||
| 15 | 20~500 | 5 6 8 10 | 5 6 8 10 12 | ||||
| 16 | 35~500 | 5 6 8 10 | 5 6 8 10 12 | ||||
| 17 | 25~500 | 5 6 8 10 12 | 5 6 8 10 12 | ||||
| 18 | 35~500 | 5 6 8 10 12 | 5 6 8 10 12 | ||||
| 20 | 25~500 | 5 6 8 10 12 | 5 6 8 10 12 16 | ||||
| 22 | 45~500 | 5 6 8 10 12 16 | 6 8 10 12 16 | ||||
| 25 | 25~500 | 5 6 8 10 12 16 | 8 10 12 16 20 | ||||
| 30 | 8 10 12 16 20 | 8 10 12 16 20 24 | |||||
| 35 | 35~500 | 8 10 12 16 20 24 | 10 12 16 20 24 30 | ||||
| 40 | 12 16 20 24 30 | 12 16 20 24 30 | |||||
| 50 | 16 20 24 30 | 16 20 24 30 | |||||
带扳手槽型
| 型号 | 最小单位0.1 | 最小单位1 | M | Q | 带扳手槽型 | |||||
| 代码 | Dg6 | L | E·F | P | B | K | W | V | ||
| MCG11 MCG12 |
6 | 18~300 | 2≤E≤P×5 5≤F≤Q×7 |
5 | Q≤6时 B≤F-2 Q=8、10时 B≤F-3 Q≥12时 B≤F-5 |
3 | 3 4 5 | K=0或 K≥1 |
5 | 10 |
| 8 | 18~400 | M+2≤P＜D | 3 4 5 | 3 4 5 6 | 7 | |||||
| 10 | 18~500 | 4 5 6 | 4 5 6 8 | 8 | ||||||
| 12 | 25~500 | 5 6 8 | 5 6 8 10 | 10 | 12 | |||||
| 13 | 5 6 8 | 5 6 8 10 | 11 | |||||||
| 15 | 20~500 | 5 6 8 10 | 5 6 8 10 12 | 13 | ||||||
| 16 | 35~500 | 5 6 8 10 | 5 6 8 10 12 | 14 | ||||||
| 17 | 25~500 | 5 6 8 10 12 | 5 6 8 10 12 | |||||||
| 18 | 35~500 | 5 6 8 10 12 | 5 6 8 10 12 | 15 | ||||||
| 20 | 25~500 | 5 6 8 10 12 | 5 6 8 10 12 16 | 17 | ||||||
| 22 | 45~500 | 5 6 8 10 12 16 | 6 8 10 12 16 | 19 | ||||||
| 25 | 25~500 | 5 6 8 10 12 16 | 8 10 12 16 20 | 22 | ||||||
| 30 | 8 10 12 16 20 | 8 10 12 16 20 24 | 27 | 16 | ||||||
| 35 | 35~500 | 8 10 12 16 20 24 | 10 12 16 20 24 30 | 30 | ||||||
| 40 | 12 16 20 24 30 | 12 16 20 24 30 | 36 | 20 | ||||||
| 50 | 16 20 24 30 | 16 20 24 30 | 41 | |||||||
K最小单位1
-
