        定位销 大头锥角型 外螺纹型 带扳手孔型 P尺寸指定型 圆型 多棱型 镀硬铬 无肩型

        条件筛选：

        形状 大头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 外螺纹型
        导入侧端面形状 带扳手孔型
        导入头部形状 锥角形
        肩部 无肩型
        形状筛选 定位销 无肩大头锥角形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            6.50~30.00
            /0.01

            L

            3~22
            /1

            B

            5.0~20.0
            /0.1

            M

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YCC41 YCC61 外螺纹型 带扳手孔型 9CrWMn SKS3 淬火硬度58~61HRC —
            YCC42 YCC62 淬火硬度58~61HRC , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm
            YCC43 YCC63 — —
            YCC46 YCC66 0Cr18Ni9 SUS304
            YCC47 YCC67 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8μm
            YCC51 YCC71 9Cr18Mo SUS440C 淬火硬度48~53HRC —



            加工扳手孔时需垂直于多棱面，方向可任意。
            P₁=P-E*tan 15*2
            工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)

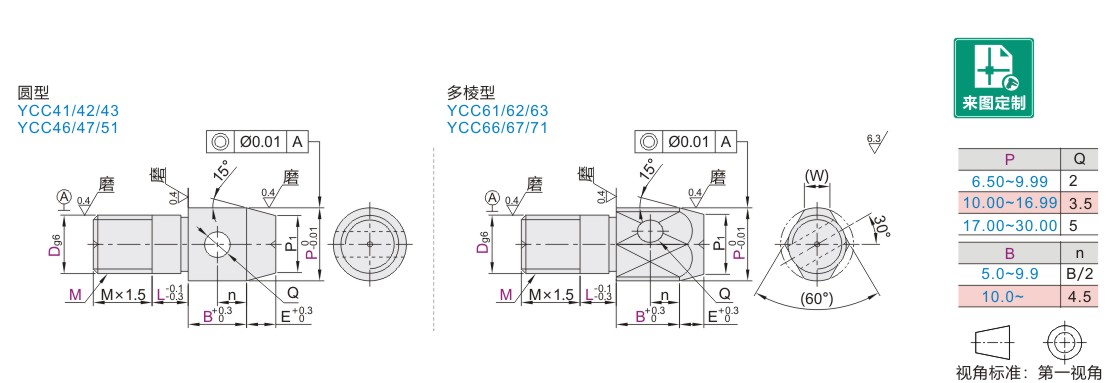

            参数图



            选型表

            型号 最小单位0.01 最小单位1 最小单位0.1 M E (W)
            代码 Dg6 P L B
            圆型
            YCC41  YCC46
            YCC42  YCC47
            YCC43  YCC51
            多棱型
            YCC61  YCC66
            YCC62  YCC67
            YCC63  YCC71            		 6 -0.004
            -0.012            		 6.50~10.00 3~12 5.0~12.0    4  5  6 3 3
            8 -0.005
            -0.014            		 9.00~13.00 5~12 5.0~15.0    4  5  6  8 4 3.5
            10 11.00~15.00 5~17 5.0~20.0            5  6  8  10 4
            12 -0.006
            -0.017            		 13.00~16.00 8~17         6  8  10  12 5
            16 17.00~25.00 8~22 10.0~20.0         8  10  12  16 5 7
            20 -0.007
            -0.020            		 22.00~30.00 10~22            10  12  16  20 9
