图片仅供参考，请以已选的规格为准
止动销 球面型 尺寸固定型 尺寸选择型 粗牙 硬度40~45HRC
条件筛选：
类型 球面型
螺纹种类 粗牙
种类筛选 止动销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
尺寸类型
材质
表面处理
产品选型
B
H
2.0~52.0
/0.1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | ||
| 国标 | 相当 | |||||
| PAD01 | 球面型 | 尺寸固定型 | 35CrMo | SCM435 | 40～45HRC | 无电解镀镍 |
| PAD06 | 9Cr18Mo | SUS440C | 一 | |||
| PAD31 | 尺寸指定型 | 35CrMo | SCM435 | 无电解镀镍 | ||
| PAD36 | 9Cr18Mo | SUS440C | 一 | |||
SUS440C材质可能会因淬火导致变色。 由于产品批次不同 ，发货镀镍产品可能存在喷砂，不影响尺寸及功能。

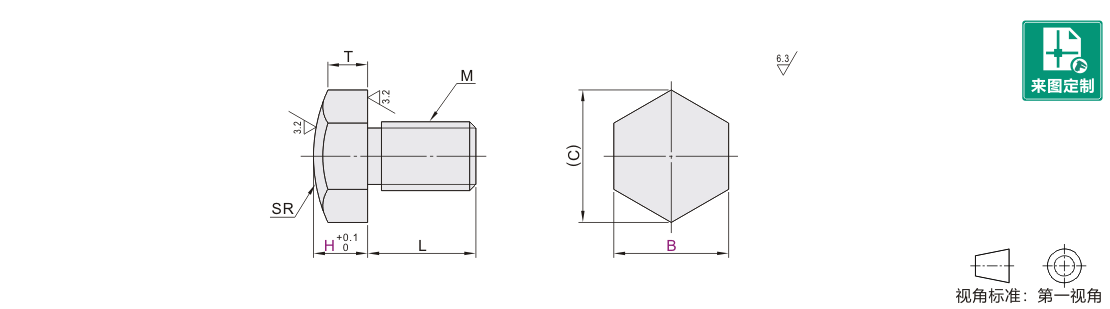

参数图
尺寸固定型
| 型号 |
H |
M |
L |
(C) | T |
SR |
|
| 代码 | B | ||||||
| PAD01 PAD06 |
5.5 | 5 | 3 | 5 | 6.4 | 4.3 | 7.5 |
| 7 | 4 | 8.1 | 4 | 8.5 | |||
| 8 | 5 | 6 | 9.2 | 3.9 | 10 | ||
| 10 | 8 | 6 | 11.5 | 6.5 | 12 | ||
| 10B | 9 | ||||||
| 13 | 8 | 10 | 15 | 6.1 | 16 | ||
| 14 | 16.2 | 18 | |||||
| 14B | 12 | ||||||
| 17 | 10 | 10 | 19.6 | 7.7 | 22 | ||
| 19 | 12 | 15 | 21.9 | 7.5 | 25 | ||
| 19B | 18 | ||||||
尺寸指定型
| 型号 |
H 最小单位0.1 |
M |
L |
(C) | T |
SR |
|
| 代码 | B | ||||||
| PAD31 PAD36 |
5.5 | 2.0~12.0 | 3 | 5 | 6.4 | H-0.7 | 7.5 |
| 7 | 4 | 8.1 | H-1 | 8.5 | |||
| 8 | 5 | 6 | 9.2 | H-1.1 | 10 | ||
| 10 | 5.0~32.0 | 6 | 11.5 | H-1.5 | 12 | ||
| 13 | 8 | 10 | 15 | H-1.9 | 16 | ||
| 14 | 16.2 | 18 | |||||
| 17 | 10.0~52.0 | 10 | 12 | 19.6 | H-2.3 | 22 | |
| 19 | 12 | 15 | 21.9 | H-2.5 | 25 | ||
-
