图片仅供参考，请以已选的规格为准

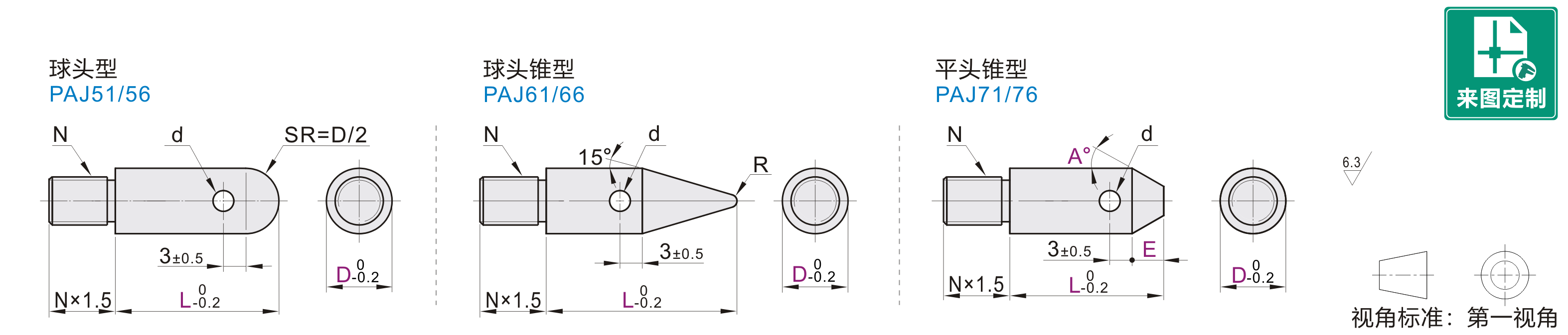

导正销 外螺纹安装型 球头型 球头锥型 平头锥型
条件筛选：
类型 外螺纹安装型
种类筛选 导正销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
安装部形状
材质
产品选型
D
L
19~100
/1
E
5~120
/0.5
A
1~45
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 | |||
| 球头型 | 球头锥型 | 平头锥型 | 国标 | 相当 | |
| PAJ51 | PAJ61 | PAJ71 | 45 | S45C | 无电解镀镍 |
| PAJ56 | PAJ66 | PAJ76 | 0Cr18Ni9 | SUS304 | 一 |
参数图
PAJ51~66
| 型号 |
L 最小单位1 |
M |
R |
d |
|
| 代码 | D | ||||
| 球头型球 头锥型 PAJ51 PAJ61 PAJ56 PAJ66 |
10 | 19(26)~100 | 5 | 2 | 3.5 |
| 12 | 21(32)~100 | 6 | |||
| 15 | 25(40)~100 | 8 | |||
| 20 | 28(47)~100 | 10 | 3 | 5 | |
| 25 | 31(57)~100 | ||||
球头锥型L尺寸为( )内尺寸。 PAJ71~76
| 型号 |
L 最小单位1 |
E 最小单位0.5 |
A 最小单位1° |
M |
d |
|
| 代码 | D | |||||
| 平头锥型 PAJ71 PAJ76 |
10 | 19~100 | 5.0≤E E≤L-7 |
1~45 | 5 | 3.5 |
| 12 | 6 | |||||
| 15 | 8 | |||||
| 20 | 10 | 5 | ||||
| 25 | ||||||
-
