      图片仅供参考，请以已选的规格为准

        调整螺钉组件 扳手槽型 内六角孔型 内六角孔带扳手槽型 L尺寸选择型 L尺寸指定型 粗牙 细牙

        品牌名称：

        怡合达

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            尺寸类型

            材质

            硬度

            类型

            螺纹种类

            表面处理

            产品选型

            M

            L

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 硬度 表面处理 附件(1个螺帽)
            材质
            国标 相当
            PAS01 扳手槽型 细牙 45 S45C 43～48HRC 镀锌 SS400
            PAS02 3Cr13 SUS420J2 45HRC~ 一 SUS304相当
            PAS06 粗牙 45 S45C 43～48HRC 镀锌 SS400
            PAS07 3Cr13 SUS420J2 45HRC~ 一 SUS304相当
            PAS11 内六角孔型 L尺寸选择 细牙 45 S45C 43～48HRC 无电解镀镍 SS400
            PAS12 镀锌
            PAS13 35CrMo SCM435 50HRC~ 铬酸盐光泽处理 SS400
            PAS14 3Cr13 SUS420J2 45HRC~ 一 SUS304相当
            PAS15 0Cr18Ni9 SUS304 一
            PAS16 粗牙 45 S45C 43～48HRC 无电解镀镍 SS400
            PAS17 镀锌
            PAS18 35CrMo SCM435 50HRC~ 铬酸盐光泽处理 SS400
            PAS19 3Cr13 SUS420J2 45HRC~ 一 SUS304相当
            PAS20 0Cr18Ni9 SUS304 一
            PAS21 L尺寸指定 细牙 45 S45C 43～48HRC 镀锌 SS400
            PAS25 0Cr18Ni9 SUS304 一 一 SUS304相当
            PAS26 粗牙 45 S45C 43～48HRC 镀锌 SS400
            PAS30 0Cr18Ni9 SUS304 一 一 SUS304相当
            PAS31 内六角孔带扳手槽型 细牙 45 S45C 43～48HRC 镀锌 SS400
            PAS32 3Cr13 SUS420J2 45HRC~ 一 SUS304相当
            PAS36 粗牙 45 S45C 43～48HRC 镀锌 SS400
            PAS37 3Cr13 SUS420J2 45HRC~ 一 SUS304相当



              表中硬度是指端部淬火硬度。            SUS304材质端部无淬火。

            M
            		 A
            		 B
            		 B1
            		 D
            		 E
            		 V
            		 V1
            		 T
            		 t
            		 SR
            (max)  (min) (max)  (min)
            3  2.5 5.5 5.32 1.5 — — 1.5 4.5 2.4 2.15 — 3
            4  3 7 6.78 2 3 4 2.2 4.5 3.2 2.9 2.5 4
            5  4 8 7.78 2.5 4 4 2.8 4.5 4 3.7 3 5
            6  5 10 9.78 3 4.5 5 3 5.5 5 4.7 3 6
            8  6 13 12.73 4 6 6 4 6.5 6.5 6.14 4 8
            10  8 17 16.73 5 8 8 5 8.5 8 7.64 6 10
            12  10 19 18.67 6 9 10 6 10.5 10 9.64 7 12
            16  14 24 23.67 8 — — 7 14.5 13 12.3 — 16
            20  17 30 29.16 10 — — 8 17.5 16 14.9 — 20


            螺纹尺寸

            M×P
            细牙螺纹 粗牙螺纹
            3×0.35 3×0.5
            4×0.5 4×0.7
            5×0.5 5×0.8
            6×0.75 6×1.0
            8×0.75 8×1.25
            10×1.0 10×1.5
            12×1.0 12×1.75
            16×1.5 16×2.0
            20×1.5 20×2.5

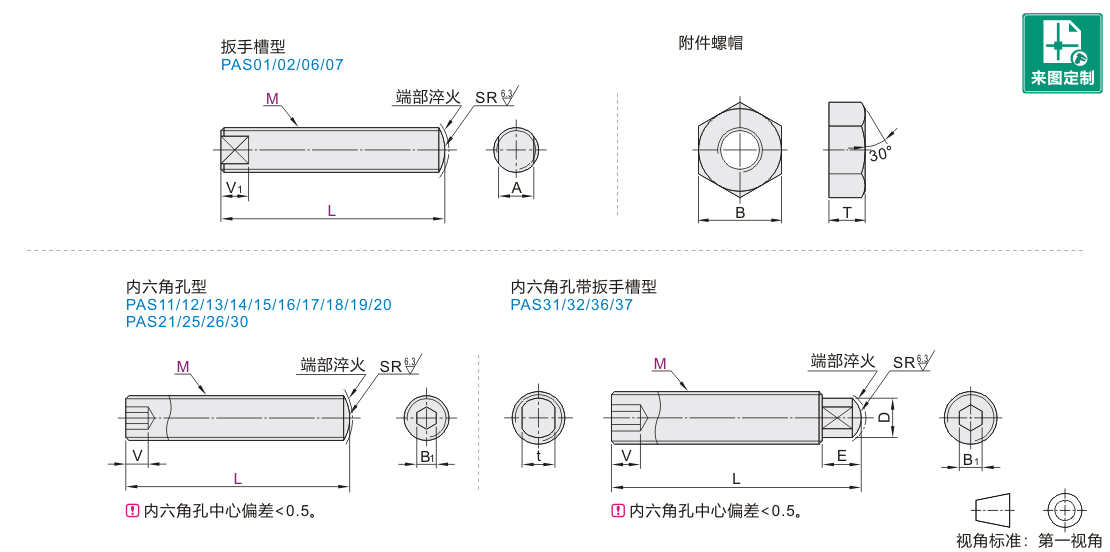

            参数图


            扳手槽型/内六角孔型

            型号
            		 L
            代码
            		 M
            		 扳手槽型 内六角孔型
            选择 选择 指定(最小单位1)
            扳手槽型
            PAS01   PAS02   PAS06   PAS07
            内六角孔型
            L尺寸选择            L尺寸指定
            PAS11                PAS21
            PAS12                PAS25
            PAS13                PAS26
            PAS14                PAS30
            PAS15
            PAS16
            PAS17
            PAS18
            PAS19
            PAS20                                      		 3   15  20  25  30  35  40   10  15  20  25  30  35  40 10~45
            4   15  20  25  30  35  40  45  50  60   10  15  20  25  30  35  40  45  50  60 10~65
            5   15  20  25  30  35  40  45  50  60   10  15  20  25  30  35  40  45  50  60 10~65
            6         20  25  30  35  40  45  50  60         15  20  25  30  35  40  45  50  60 15~65
            8               25  30  35  40  45  50  60               20  25  30  35  40  45  50  60 15~65
            10                     30  35  40  45  50  60  70                     25  30  35  40  45  50  60  70  80  90  100 20~110
            12                           35  40  45  50  60  70  80                           30  35  40  45  50  60  70  80  90  100 30~110
            16                                 40  45  50  60  70  80  90  100                                       40  45  50  60  70  80  90  100  120 40~130
            20                                       45  50  60  70  80  90  100  120                                             45  50  60  70  80  90  100  120 40~130


            内六角孔带扳手槽型

            型号
            		 L
            代码 M 选择
            PAS31
            PAS32
            PAS36
            PAS37            		 4     15  20  25  30
            5     15  20  25  30  40
            6           20  25  30  40  50
            8                 25  30  40  50
            10                       30  40  50  60
            12                             40  50  60
