        调整螺钉组件 六角螺栓型 粗牙 细牙

        条件筛选：

        类型 六角螺栓型
        种类筛选 调整螺钉组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 硬度 表面处理 附件(1件螺帽)
            国标 相当 材质 表面处理
            PAT01 六角螺栓型 粗牙 35CrMo SCM435 38~43HRC 铬酸盐光泽处理 SS400 铬酸盐光泽处理
            PAT06 1Cr13 SUS410 一 SUS304相当
            PAT11 0Cr18Ni9 SUS304 一 一
            PAT31 细牙 35CrMo SCM435 38~43HRC 铬酸盐光泽处理 SS400 铬酸盐光泽处理
            PAT41 1Cr13 SUS410 一 SUS304相当 一



            SUS410材质可能会因淬火导致变色。                            上表硬度为端部淬火硬度。
                                                                                                    SUS304材质端部无淬火。


            螺帽T尺寸

            M 细牙螺纹 粗牙螺纹
            3 2.4 —
            4 3.2 3.2
            5 4 4
            6 5 5
            8 6.5 6.5
            10 8 8
            12 10 10
            16 13 13
            20 16 16



            B和B₁之间的位置有可能不一致。

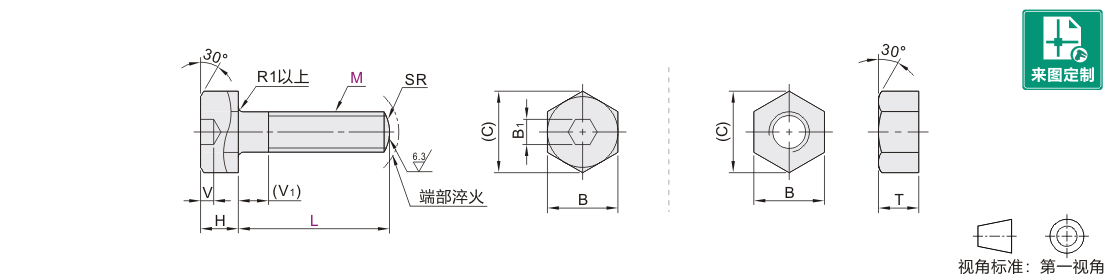

            参数图



             选型表

            型号
            		 L
            选择
            		 M×螺距
            		 B
            		 (C)
            		 H
            		 B1
            		 V
            		 (V1)
            		 SR
            代码 M 粗牙螺纹 细牙螺纹
            粗牙
            PAT01
            PAT06
            PAT11
            细牙
            PAT31
            PAT41            		 3   15  20  25  30  35  40 3×0.5 — 5.5 6.4 2 1.5 0.7 3 3
            4   15  20  25  30  35  40  45  50  60 4×0.7 4×0.5 7 8.1 2.8 2.5 1.3 4
            5   15  20  25  30  35  40  45  50  60 5×0.8 5×0.5 8 9.2 3.5 3 2 5
            6         20  25  30  35  40  45  50  60 6×1.0 6×0.75 10 11.5 4 4 2.5 5 6
            8               25  30  35  40  45  50  60 8×1.25 8×0.75 13 15 5.5 5 3 8
            10                     30  35  40  45  50  60  70 10×1.5 10×1.0 17 19.6 7 6 4 10
            12                           35  40  45  50  60  70  80 12×1.75 12×1.0 19 21.9 8 8 5 10 12
            16                                 40  45  50  60  70  80  100 16×2.0 16×1.5 24 27.7 10 10 6 16
            20                                       45  50  60  70  80  100  120 20×2.5 20×1.5 30 34.6 13 14 7.4 20
