常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
类型
表面处理
产品选型
M
H
图片仅供参考，请以已选的规格为准
定位调整螺钉块 L型 纵向调整型 横向调整型 底面安装型 粗牙 细牙
条件筛选：
形状 L型
种类筛选 定位调整螺钉块
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
||
| 国标 | 相当 | |||||
| PCP01 | L型 | 纵向调整型 | 粗牙 | 45 | S45C | 发黑 |
| PCP02 | 喷细砂无电解镀镍 | |||||
| PCP05 | 0Cr18Ni9 | SUS304 | — | |||
| PCP06 | 细牙 | 45 | S45C | 发黑 | ||
| PCP07 | 喷细砂无电解镀镍 | |||||
| PCP11 | 横向调整型 | 粗牙 | 45 | S45C | 发黑 | |
| PCP12 | 喷细砂无电解镀镍 | |||||
| PCP16 | 细牙 | 45 | S45C | 发黑 | ||
| PCP17 | 喷细砂无电解镀镍 | |||||
| PCP21 | 底面安装型 | 粗牙 | 45 | S45C | 发黑 | |
| PCP22 | 喷细砂无电解镀镍 | |||||
| PCP25 | 0Cr18Ni9 | SUS304 | — | |||
| PCP26 | 细牙 | 45 | S45C | 发黑 | ||
| PCP27 | 喷细砂无电解镀镍 | |||||
| PCP30 | 0Cr18Ni9 | SUS304 | — | |||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

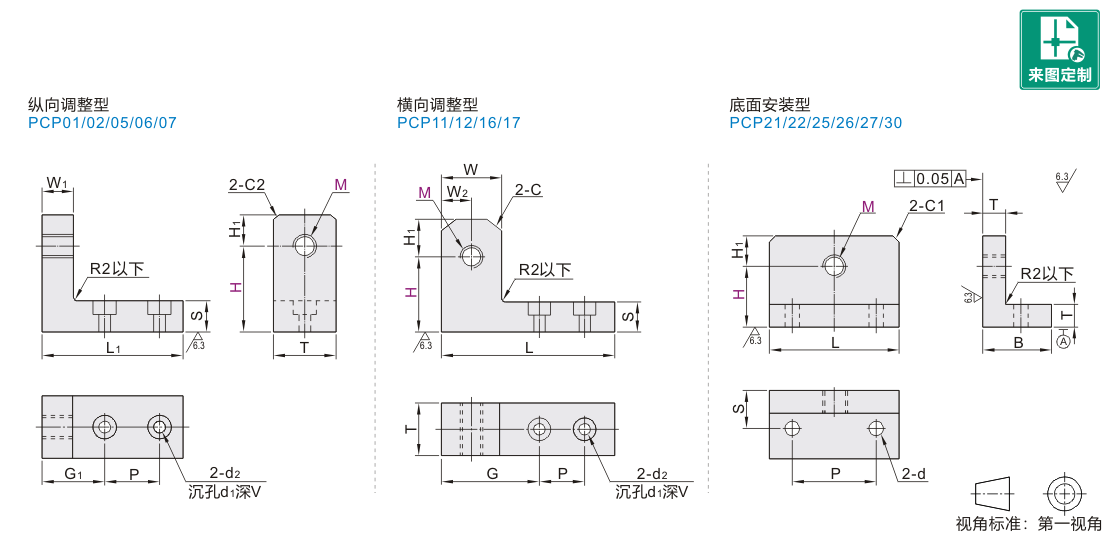

参数图
纵向调整型
| 型号 |
H |
H1 |
T |
M×P |
W1 |
L1 |
P |
S |
d1 |
d2 |
V |
G1 |
||
| 代码 | M | 粗牙螺纹 | 细牙螺纹 | |||||||||||
| 粗牙 PCP01 PCP02 PCP05 细牙 PCP06 PCP07 |
3 | 15 20 | 4 | 9 | 3×0.5 | 3×0.35 | 5 | 25 | 10 | 6 | 6.5 | 3.5 | 3.5 | 10 |
| 4 | 4×0.7 | 4×0.5 | ||||||||||||
| 5 | 15 20 | 6 | 12 | 5×0.8 | 5×0.5 | 8 | 32 | 8 | 8 | 4.5 | 4.5 | 15 | ||
| 6 | 6×1.0 | 6×0.75 | ||||||||||||
| 8 | 25 30 35 | 10 | 22 | 8×1.25 | 8×0.75 | 10 | 44 | 16 | 10 | 11 | 6.5 | 6.5 | 20 | |
| 10 | 10×1.5 | 10×1.0 | ||||||||||||
| 12 | 12×1.75 | 12×1.0 | ||||||||||||
| 16 | 35 40 | 15 | 30 | 16×2.0 | 16×1.5 | 15 | 65 | 30 | 15 | 14 | 9 | 9 | 25 | |
| 20 | 20×2.5 | 20×1.5 | ||||||||||||
横向调整型
| 型号 |
H |
H1 |
T |
M×P |
L |
W |
W2 |
P |
S |
d1 |
d2 |
V |
C |
G |
||
| 代码 | M | 粗牙螺纹 | 细牙螺纹 | |||||||||||||
| 粗牙 PCP11 PCP12 细牙 PCP16 PCP17 |
3 | 10 15 | 4 | 9 | 3×0.5 | 3×0.35 | 28 | 8 | 4 | 10 | 6 | 6.5 | 3.5 | 3.5 | 2 | 13 |
| 4 | 4×0.7 | 4×0.5 | ||||||||||||||
| 5 | 15 20 | 6 | 10 | 5×0.8 | 5×0.5 | 32 | 10 | 5 | 8 | 8 | 4.5 | 4.5 | 17 | |||
| 6 | 6×1.0 | 6×0.75 | ||||||||||||||
| 8 | 20 25 30 | 10 | 16 | 8×1.25 | 8×0.75 | 55 | 20 | 10 | 16 | 10 | 11 | 6.5 | 6.5 | 5 | 31 | |
| 10 | 10×1.5 | 10×1.0 | ||||||||||||||
| 12 | 12×1.75 | 12×1.0 | ||||||||||||||
| 16 | 30 35 40 | 15 | 19 | 16×2.0 | 16×1.5 | 75 | 30 | 15 | 20 | 15 | 14 | 9 | 9 | 7 | 45 | |
| 20 | 20×2.5 | 20×1.5 | ||||||||||||||
底面安装型
| 型号 | H | H1 | T | M×P | L | B | P | S | d | ||
| 代码 | M | 粗牙螺纹 | 细牙螺纹 | ||||||||
| 粗牙 PCP21 PCP22 PCP25 细牙 PCP26 PCP27 PCP30 |
3 | 15 20 | 10 | 6 | 3×0.5 | 3×0.35 | 30 | 20 | 14 | 12 | 4.5 |
| 4 | 15 20 | 4×0.7 | 4×0.5 | ||||||||
| 5 | 15 20 | 5×0.8 | 5×0.5 | ||||||||
| 6 | 20 25 30 40 | 6×1.0 | 6×0.75 | ||||||||
| 8 | 20 25 30 40 | 15 | 10 | 8×1.25 | 8×0.75 | 40 | 30 | 20 | 20 | 6.5 | |
| 10 | 20 25 30 40 | 10×1.5 | 10×1.0 | ||||||||
| 12 | 20 25 30 40 | 12×1.75 | 12×1.0 | ||||||||
| 16 | 25 30 40 50 | 20 | 15 | 16×2.0 | 16×1.5 | 60 | 40 | 30 | 27.5 | 9 | |
| 20 | 25 30 40 50 | 20×2.5 | 20×1.5 | ||||||||
-
