动向钢珠定位螺杆 外六角螺栓型 平面型 齿型
条件筛选：
种类筛选 动向钢珠定位螺杆
类型 外六角螺栓型
主体材质 S45C
主体表面处理 发黑
端头形状 齿型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
动向钢珠定位螺杆
| 代码 | 类型 |
主体 |
挡块 |
|||||
| 材质 | 硬度 | 表面处理 | 材质 | 硬度 | ||||
| PKJ21 | 平面型 | S45C | 28~32HRC | 发黑 | SUJ2 | 62HRC~ | ||
| PKJ22 | 齿型 | |||||||

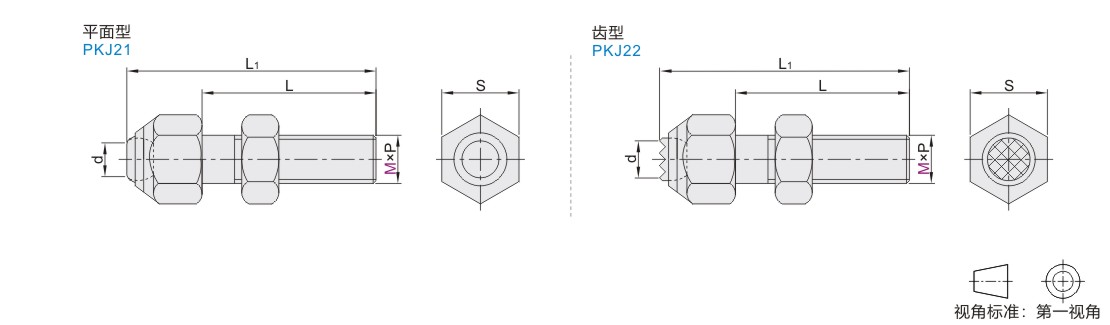

参数图
选型表
| 型号 | 螺距P | L | L1 | d | S | 重量(g) | ||||||||||||||||||||||||||||||||||||||||||||||
| 代码 | M | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 平面型 PKJ21 齿型 PKJ22 |
8 | 1.25 | 25 | 36 | 7 | 14 | 25 | |||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1.5 | 30 | 45 | 8 | 17 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 1.75 | 35 | 50 | 10 | 17 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 2 | 40 | 60 | 12 | 24 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2.5 | 60 | 87 | 14 | 36 | 330 | ||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 2 | 66 | 98 | 18 | 36 | 660 | ||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2 | 75 | 110 | 21 | 46 | 1100 | ||||||||||||||||||||||||||||||||||||||||||||||

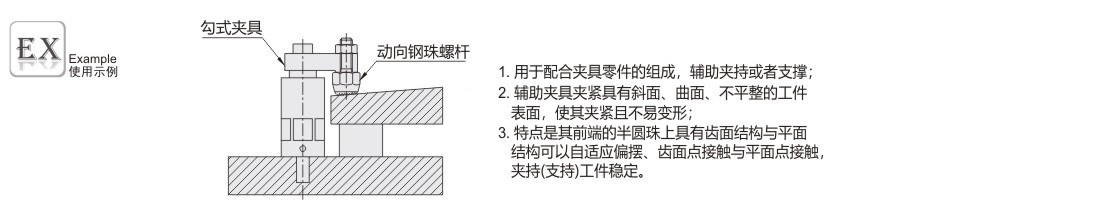

使用示例
-
