定位珠 L尺寸选择加长型 金属球头 树脂球头 内六角孔安装型 无防松型
条件筛选：
种类筛选 定位珠
类型 加长型
主体材质 S45C
安装方式 内六角孔
尺寸类型 L尺寸选择型
有无防松 无
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
L尺寸选择加长型
| 代码 |
类型 |
载荷 | 主体 |
球头 |
弹簧 | 调整环 | 使用温度 | ||||
| 材质 | 硬度 | 表面处理 | 材质 | 硬度 | 材质 | 材质 | |||||
| ZAD01 | L尺寸 选择 加长型 |
金属球头 |
超轻载型 | S45C | 29~35HRC | 发黑 | SUJ2 | 55HRC~ | SWP-B | 黄铜 | -30~80℃ |
| ZAD02 | 轻载型 | ||||||||||
| ZAD03 | 重载型 | ||||||||||
| ZAD04 | 超重载型 | 镀镍 | |||||||||
| ZAD12 | 树脂球头 | 轻载型 | 发黑 | 聚缩醛 | 一 | ||||||

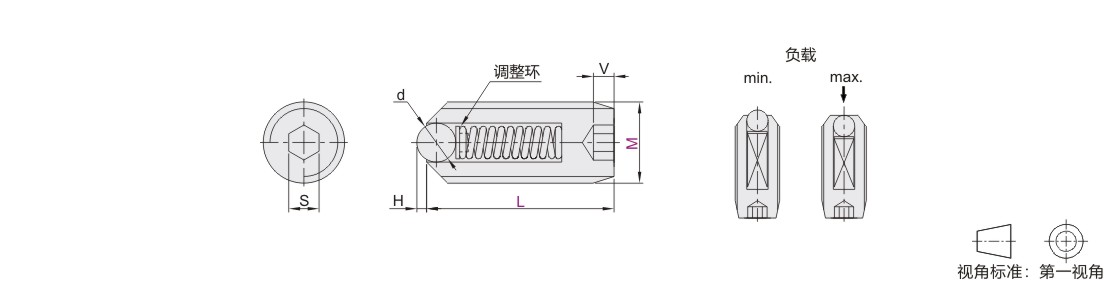

参数图
选型表
| 型号 |
L |
金属球头 |
树脂球头 |
V |
S |
负载(N) |
||||||||||
| 超轻载 ZAD01 |
轻载 ZAD02/ZAD12 |
重载 ZAD03 |
超重载 ZAD04 |
|||||||||||||
| 代码 | M | d | H | d | H | min. | max. | min. | max. | min. | max. | min. | max. | |||
|
金属球头 树脂球头 |
(3) | 20 30 | 1.5 | 0.5 | 一 | 一 | 1 | 1.5 | 0.3 | 0.64 | 1 | 2 | 1.5 | 2.9 | 2.2 | 5 |
| 4 | 20 30 | 2.5 | 0.8 | 2.4 | 0.7 | 1.5 | 2 | 0.6 | 1.6 | 2 | 4.9 | 3.9 | 9.8 | 2.5 | 12.6 | |
| 5 | 30 40 | 3 | 3 | 0.8 | 2 | 2.5 | 1 | 3.12 | 2.9 | 9.8 | 4.9 | 19.6 | 11.7 | 25.1 | ||
| 6 | 30 40 | 3 | 3 | 0.8 | 2.5 | 3 | 1.6 | 4.85 | 4.9 | 14.7 | 9.8 | 29.4 | 18.7 | 35.3 | ||
| 8 | 40 50 | 4 | 1 | 4 | 1 | 2.5 | 4 | 2.4 | 6.36 | 6.9 | 19.6 | 12.7 | 39.2 | 24.5 | 46.8 | |
| 10 | 40 50 | 5 | 1.2 | 5 | 1.2 | 3 | 5 | 3 | 8.1 | 8.8 | 24.5 | 18.6 | 49 | 26.7 | 58.7 | |
| 12 | 50 60 | 7.1 | 1.8 | 7 | 1.8 | 3 | 6 | 3.5 | 9.68 | 9.8 | 29.4 | 19.6 | 58.8 | 26.1 | 62.3 | |
| 16 | 50 60 | 9.5 | 2.5 | 9.5 | 2.5 | 3 | 8 | 5.7 | 15.8 | 15.7 | 49 | 29.4 | 98 | 55.4 | 116 | |
树脂球头无（）内的规格。 Kgf=N×0.101972 M3、M4前端部无扳手槽。仅为内六角孔安装。 负载min.表示初始负载，max.表示球头最大压入限度时的负载。
-
