      M

      图片仅供参考，请以已选的规格为准

        定位珠 紧凑型 无防松型 内六角孔安装型

        条件筛选：

        类型 紧凑型
        主体材质 SUSXM7
        安装方式 内六角孔
        球头材质 SUS440C
        载荷 轻载
        有无防松 无
        球头类型 金属球头
        种类筛选 定位珠

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 载荷
            		 球头
            		 弹簧
            材质 硬度 材质
            ZAF51 紧凑型 金属球头 轻载 SUS440C 60~66HRC SUS304-WPB



            特点：比以往球头柱塞缩短30%。

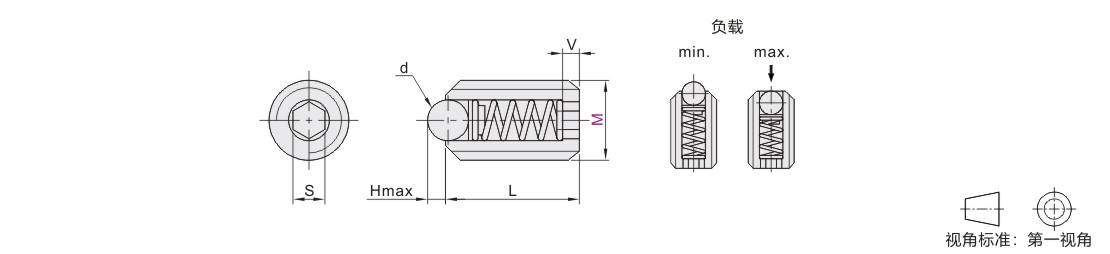

            参数图



            选型表

            型号
            		 d H L V S 负载(N)
            代码 M min. max.
            ZAF51 3 1.5 0.5 5 1 1.5 1 2
            4 2 0.8 6 1.2 2 3.8
            5 2.5 8 1.7 2.5 2.1 6
            6 4 1.2 9 1.8 3 4.5 8.8
            8 5 2 10 4 7.4 12



                                                                                                                      kgf=N×0.101972
