        定位珠 滚珠型 无防松型 内六角孔安装型 树脂球头

        条件筛选：

        类型 滚轮型
        主体材质 相当SUS304
        安装方式 内六角孔
        载荷 重载
        有无防松 无
        种类筛选 定位珠

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 主体 球头 副球 使用
            环境温度
            材质 材质 硬度 材质 硬度
            ZAL51 滚珠型 金属球头 相当
            SUS304            		 SUS440C 55HRC~ SUS440C 55HRC~ -30~150°C
            ZAL61 树脂球头 聚缩醛 — -30~80°C



            主球可360°C滚动。

            未进行防松动处理。

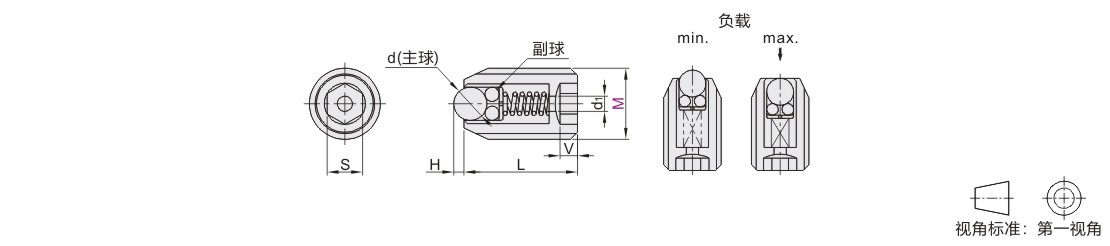

            参数图



            选型表

            型号
            		 d
            		 H
            		 L
            		 V
            		 S
            		 d1
            		 负载(N)
            代码 M min. max.
            金属球头
            ZAL51
            树脂球头
            ZAL61            		 6 3 0.8 13 2.5 3 1.5 8.1 29.6
            8 4 1.3 15 4 2 12.6 39.8
            10 5 1.6 16 3 5 2.5 13.5 44.4
            12 7.1 2.3 20 6 3 16.1 46.9
            16 9.5 3.1 25 8 4 26.1 88.2



                                                                                                                                                                                                                   kgf=N×0.101972





            滚珠型树脂球头，用于固定易损伤工件。
