        气压用连接块 L形 端面不贯穿 螺径选择型 孔距固定型 螺径可变  A5052材质

        条件筛选：

        材质 A5052
        表面处理 无
        允许流体 气压
        孔距选择 孔距固定型
        端面加工 侧端面不贯穿
        螺径选择 螺径可变
        形状筛选 L形 侧端面不贯穿
        种类筛选 L形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 边长
            		 材质
            		 常压
            国标 相当
            KAF11 L形端面不贯穿 螺径选择型 30×40 LF2 A5052 1MPa(≈10.2Kgf/cm2)以下
            KAF12 50×50

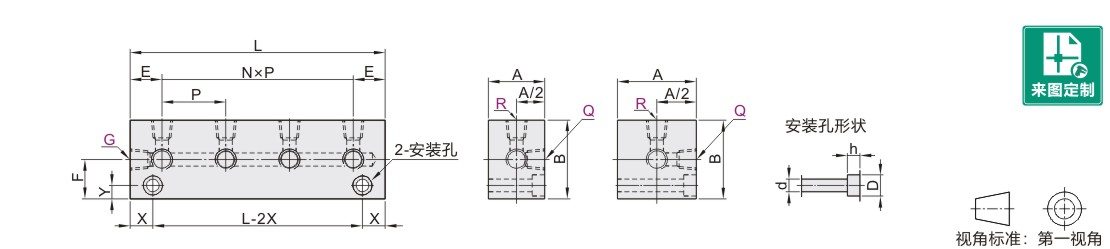

            参数图



             选型表

            型号
            		 Rc(PT)/M选择
            		 间距
            P
            		 间距数
            N
            		 Q·R·G
            螺孔总数
            		 L
            		 A
            		 B
            		 E
            		 F
            		 X
            		 Y
            		 安装孔尺寸
            代码 侧面孔数 Q·R G d D h
            边长30×40
            KAF11            		 1K 1 (1/8)
            2 (1/4)
            5 (M5)            		 1 (1/8)
            2 (1/4)
            5 (M5)            		 30  0  2  40  30  40  20  20  7.5  7  5.5  9.5  6
            2K 1  3  70
            3K 2  4  100
            (4K) 3  5  130
            (5K) 4  6  160
            边长50×50
            KAF12            		 1K 1 (1/8)
            2 (1/4)
            3 (3/8)
            4 (1/2)            		 2 (1/4)
            3 (3/8)
            4 (1/2)            		 40  0  2  50  50  50  25  25  8.5  8.5  8.5  14  9
            2K 1  3  90
            3K 2  4  130
            4K 3  5  170



            选择"侧面孔数"中带( )的4K、5K规格时，G不可选5（M5）。
