同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      重置

      代码

      产品选型

      侧面孔数

      R

      S

      G

      K

      图片仅供参考，请以已选的规格为准

        气压用连接块 十字形 端面贯穿 间距固定型 孔距固定型 螺径可变 A5052材质

        条件筛选：

        材质 A5052
        表面处理 无
        允许流体 气压
        孔距选择 孔距固定型
        宽×高 30×40
        端面加工 侧端面贯穿
        螺径选择 螺径可变
        形状筛选 十字形 侧端面贯穿
        种类筛选 十字形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 边长
            		 材质
            		 常压
            国标 相当
            KAP11 十字形端面贯穿 间距固定型 30×40 LF2 A5052 1MPa(≈10.2Kgf/cm2)以下

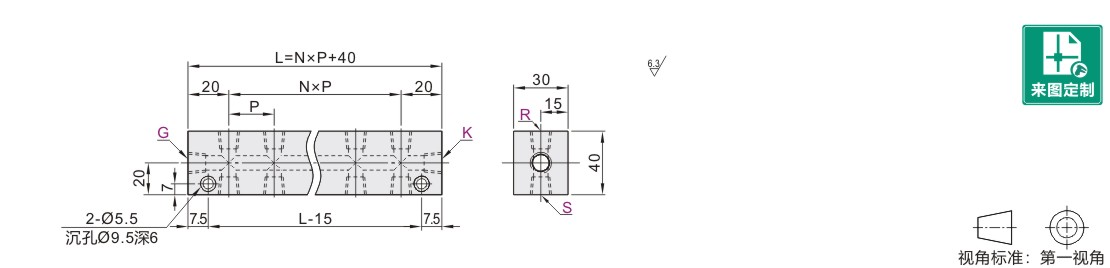

            参数图



             选型表

            型号 Rc(PT)/M/NPT选择 间距P N 螺孔数
            代码 侧面孔数 R·S·G·K
            KAP11 1K 1          (1/8)
            2          (1/4)
            5          (M5)
            1N  (NPT1/8)
            2N  (NPT1/4)            		 30  0  4
            2K 1  6
            3K 2  8
            4K 3  10
            5K 4  12
            6K 5  14



            侧面孔数为"6K"时，L/2位置增加一个适用M5螺钉的安装孔。
