常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
宽×高
产品选型
侧面孔数
螺纹代号
图片仅供参考，请以已选的规格为准
气压用连接块 T形 端面无孔 标准型 孔距固定型 螺径相同 A5052材质 本色阳极氧化
条件筛选：
材质 A5052
表面处理 本色阳极氧化
允许流体 气压
孔距选择 孔距固定型
端面加工 侧端面无孔
螺径选择 螺径相同
形状筛选 T形 侧端面无孔
种类筛选 T形
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
边长 |
材质 |
表面处理 |
常压 |
||
| 国标 | 相当 | ||||||
| KBF01 | T形端面无孔 | 标准型 | 25×25 | LF2 | A5052 | 本色阳极氧化 | 1MPa(≈10.2Kgf/cm2)以下 |
| KBF02 | 35×35 | ||||||

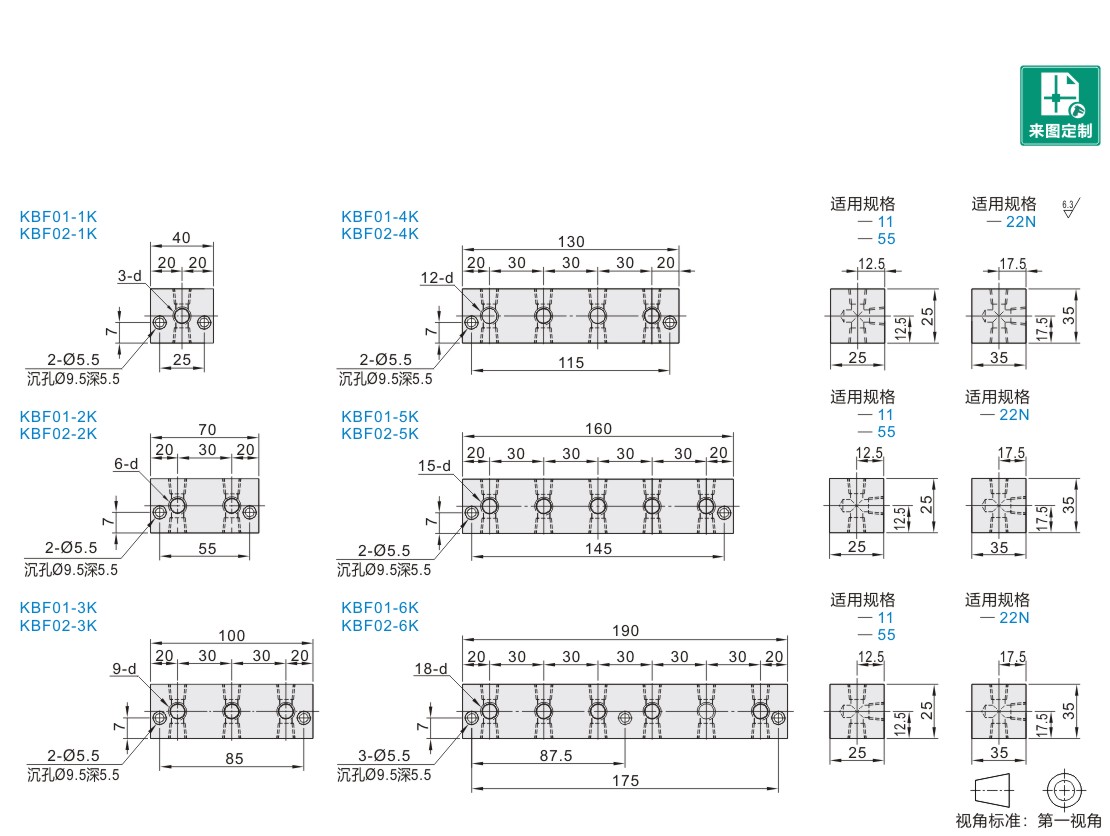

参数图
选型表
| 型号 | d RC(PT)/M |
||
| 代码 | 侧面孔数 | 螺纹代号 | |
| 边长25×25 KBF01 |
1K | 11 | 1/8 |
| 55 | M5 | ||
| 2K | 11 | 1/8 | |
| 55 | M5 | ||
| 3K | 11 | 1/8 | |
| 55 | M5 | ||
| 4K | 11 | 1/8 | |
| 55 | M5 | ||
| 5K | 11 | 1/8 | |
| 55 | M5 | ||
| 6K | 11 | 1/8 | |
| 55 | M5 | ||
| 边长35×35 KBF02 |
1K | 22N | 1/4 |
| 2K | |||
| 3K | |||
| 4K | |||
| 5K | |||
| 6K | |||
螺纹代号：如11，表示d为1/8管螺纹。
[参考]推荐的紧固扭距（如果紧固时超过推荐的紧固扭距，则可能会导致螺纹部损坏，造成外螺纹相互干扰。）
| 螺纹尺寸 | M5 | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| 紧固扭距 N·m（kgf·cm) |
0.5-1 （5~10） |
4~6 （40~60） |
7-9 （70~90) |
10~13 （100~130） |
20~23 （200~230） |
30~35 （300~350） |
-
