图片仅供参考，请以已选的规格为准
气压用连接块 T形 端面无孔 间距固定型 孔距固定型 螺径可变 A5052材质 本色阳极氧化
条件筛选：
材质 A5052
表面处理 本色阳极氧化
允许流体 气压
孔距选择 孔距固定型
端面加工 侧端面无孔
螺径选择 螺径可变
形状筛选 T形 侧端面无孔
种类筛选 T形
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
边长 | 材质 |
表面处理 |
常压 |
||
| 国标 | 相当 | ||||||
| KBL01 | T形端面无孔 | 间距固定型 | 20×20 | LF2 | A5052 | 本色阳极氧化 | 1MPa(≈10.2Kgf/cm2)以下 |
| KBL02 | 25×25 | ||||||
| KBL03 | 50×50 | ||||||

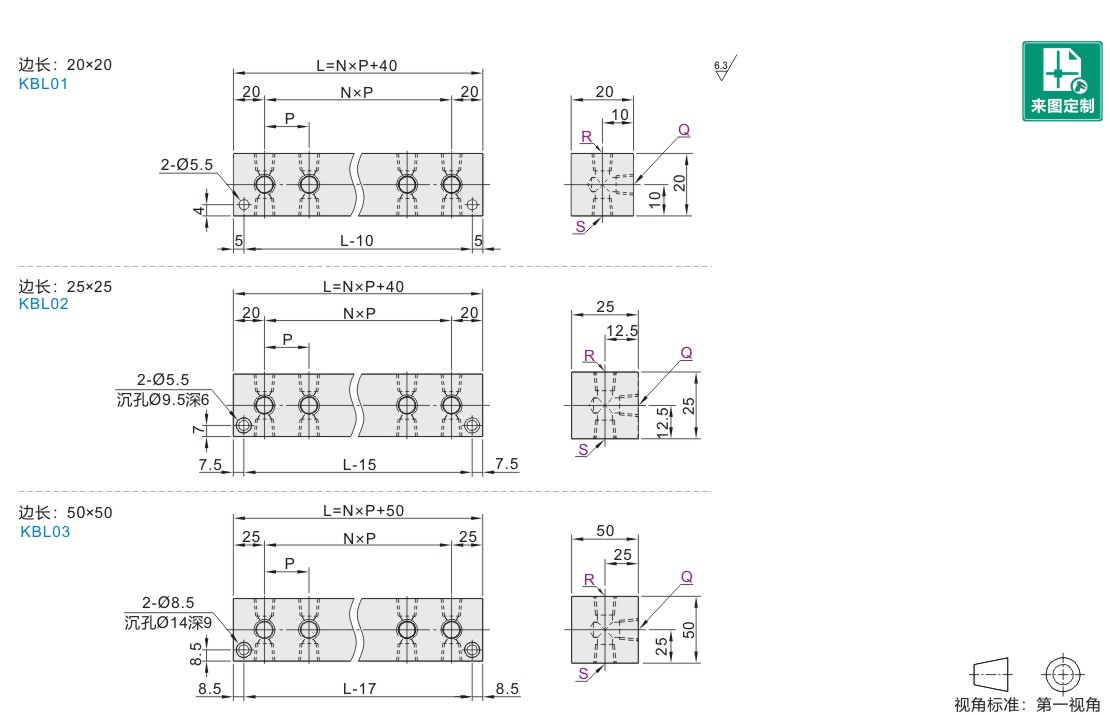

参数图
边长20×20
| 型号 | Rc(PT)/ M选择 | 间距P | N | 螺孔数 | ||||||||||||||||||||||
| 代码 | 侧面孔数 | Q·R·S | ||||||||||||||||||||||||
| KBL01 | 1K | 1 (1/8) 3M (M3) 4M (M4) 5 (M5) |
15 | 0 | 3 | |||||||||||||||||||||
| 2K | 1 | 6 | ||||||||||||||||||||||||
| 3K | 2 | 9 | ||||||||||||||||||||||||
| 4K | 3 | 12 | ||||||||||||||||||||||||
| 5K | 4 | 15 | ||||||||||||||||||||||||
| 6K | 5 | 18 | ||||||||||||||||||||||||
边长25×25
| 型号 | Rc(PT)/ M/ NPT选择 | 间距P | N | 螺孔数 | ||||||||||||||||||||||
| 代码 | 侧面孔数 | Q·R·S | ||||||||||||||||||||||||
| KBL02 | 1K | 1 (1/8) 2 (1/4) 5 (M5) 1N (NPT1/8) 2N (NPT1/4) |
30 | 0 | 3 | |||||||||||||||||||||
| 2K | 1 | 6 | ||||||||||||||||||||||||
| 3K | 2 | 9 | ||||||||||||||||||||||||
| 4K | 3 | 12 | ||||||||||||||||||||||||
| 5K | 4 | 15 | ||||||||||||||||||||||||
| 6K | 5 | 18 | ||||||||||||||||||||||||
Q、R尺寸，锥形孔成直角的方向不能同时选择2（1/4）。 侧面孔数为“6K”时，L/2位置增加一个适用M5螺钉的安装孔。
边长50×50
| 型号 | Rc(PT)选择 | 间距P | N | 螺孔数 | ||||||||||||||||||||||
| 代码 | 侧面孔数 | Q·R·S | ||||||||||||||||||||||||
| KBL03 | 1K | 2 (1/4) 3 (3/8) 4 (1/2) |
40 | 0 | 3 | |||||||||||||||||||||
| 2K | 1 | 6 | ||||||||||||||||||||||||
| 3K | 2 | 9 | ||||||||||||||||||||||||
| 4K | 3 | 12 | ||||||||||||||||||||||||
| 5K | 4 | 15 | ||||||||||||||||||||||||
| 6K | 5 | 18 | ||||||||||||||||||||||||
侧面孔数为“6K”时，L/2位置增加一个适用M8螺钉的安装孔。
-
