查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
形状筛选
十字形 侧端面无孔
T形 侧端面无孔
种类筛选
十字形
T形
产品选型
侧面孔数
螺纹代号
图片仅供参考，请以已选的规格为准
油压用连接块 十字型 Y型 端面无孔 标准型 孔距固定型 螺径相同 SS400材质 镀锌
条件筛选：
材质 SS400
表面处理 镀锌
允许流体 油压
孔距选择 孔距固定型
宽×高 30×35
端面加工 侧端面无孔
螺径选择 螺径相同
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
边长 |
材质 |
表面处理 |
常压 |
||||
| 国标 | 相当 | ||||||||
| KCN01 | 十字型 | 端面无孔 | 标准型 | 30×35 | Q235 | SS400 | 镀锌 | 20.6MPa(≈210kgf/cm2)以下 | |
| KCS01 | T型 | — | |||||||
选择螺纹代号为33的型号时，尺寸为( )内数值。

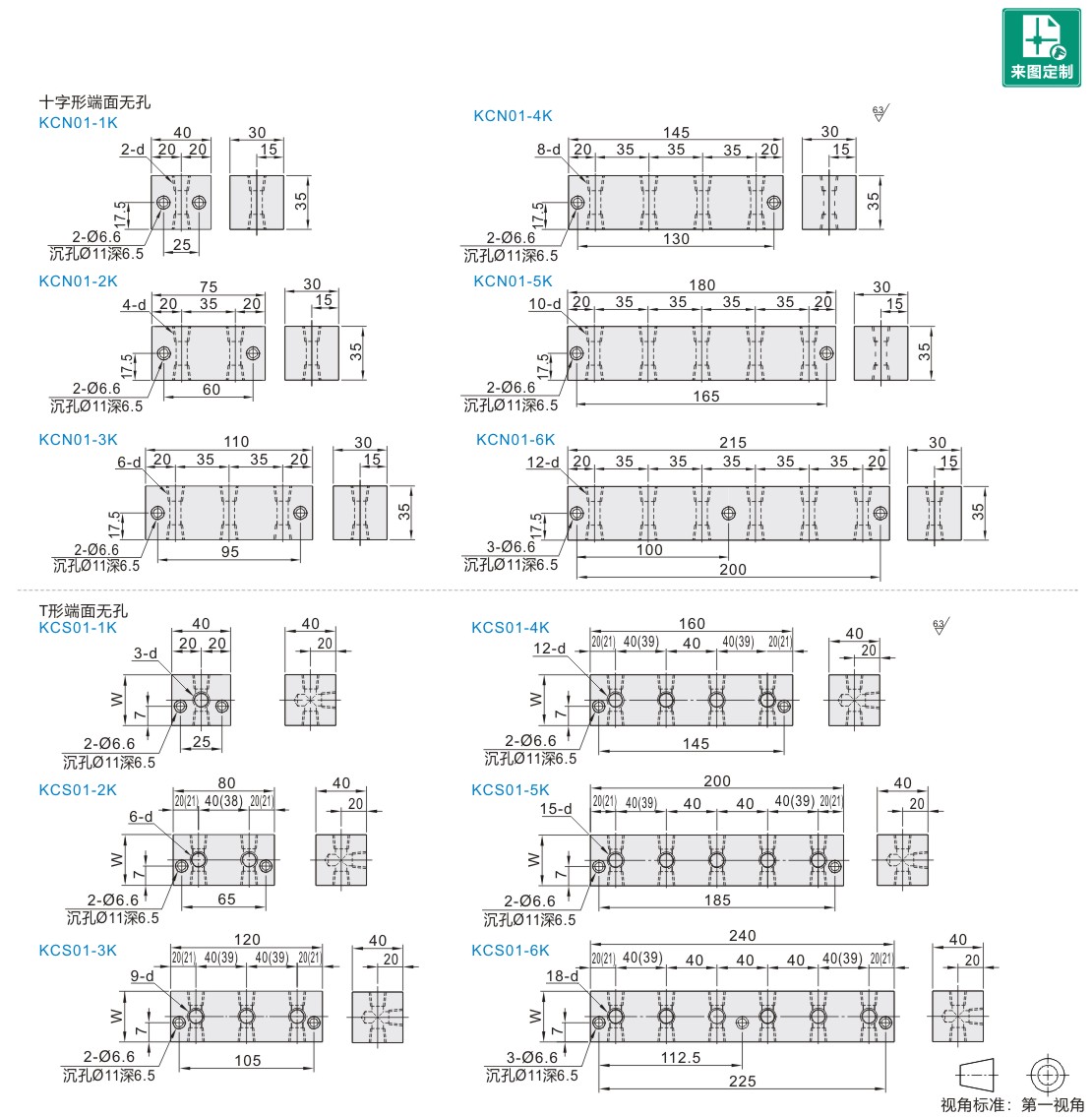

参数图
十字型端面无孔
| 型号 | d Rc(PT) |
|||||||||||||||||
| 代码 | 侧面孔数 | 螺纹代号 | ||||||||||||||||
| KCN01 | 1K | 11 | 1/8 | |||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 2K | 11 | 1/8 | ||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 33 | 3/8 | |||||||||||||||||
| 3K | 11 | 1/8 | ||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 33 | 3/8 | |||||||||||||||||
| 4K | 11 | 1/8 | ||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 33 | 3/8 | |||||||||||||||||
| 5K | 11 | 1/8 | ||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 33 | 3/8 | |||||||||||||||||
| 6K | 11 | 1/8 | ||||||||||||||||
| 22 | 1/4 | |||||||||||||||||
| 33 | 3/8 | |||||||||||||||||
螺纹代号:如11,表示d为1/8管螺纹。
T型端面无孔
| 型号 |
W |
d Rc(PT) |
||
| 代码 | 侧面孔数 | 螺纹代号 | ||
| KCS01 | 1K | 11 | 30 |
1/8 |
| 22 | 1/4 | |||
| 2K | 11 | 30 |
1/8 | |
| 22 | 1/4 | |||
| 33 | 40 | 3/8 | ||
| 3K | 11 | 30 |
1/8 | |
| 22 | 1/4 | |||
| 33 | 40 | 3/8 | ||
| 4K | 11 | 30 |
1/8 | |
| 22 | 1/4 | |||
| 33 | 40 | 3/8 | ||
| 5K | 11 | 30 |
1/8 | |
| 22 | 1/4 | |||
| 33 | 40 | 3/8 | ||
| 6K | 11 | 30 |
1/8 | |
| 22 | 1/4 | |||
| 33 | 40 | 3/8 | ||
螺纹代号:如22,表示d为1/4管螺纹。
-
