查看大图
图片仅供参考，请以已选的规格为准
油压 水压用连接块 L形 端面无孔 间距指定型 孔距指定型 螺径可变
条件筛选：
材质 SS400
允许流体 油压+水压
孔距选择 孔距指定型
端面加工 侧端面无孔
螺径选择 螺径可变
形状筛选 L形 侧端面无孔
种类筛选 L形
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
宽×高
表面处理
产品选型
侧面孔数
Q
R
P
25~60
/1
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
边长 |
材质 |
表面处理 |
常压 |
|||
| 国标 | 相当 | |||||||
| KDL51 | L形端面无孔 | 间距指定型 | 30×30 | Q235 | SS400 | 镀锌 | 20.6MPa(≈210kgf/cm2)以下 | |
| KDL52 | 无电解镀镍 | |||||||
| KDL56 | 40×40 | 镀锌 | ||||||
| KDL61 | 无电解镀镍 | |||||||
| KDL66 | 50×50 | 镀锌 | ||||||
| KDL71 | 60×60 | |||||||
请合理指定P值，避免出现接头干涉或拆装空间不足等情况。

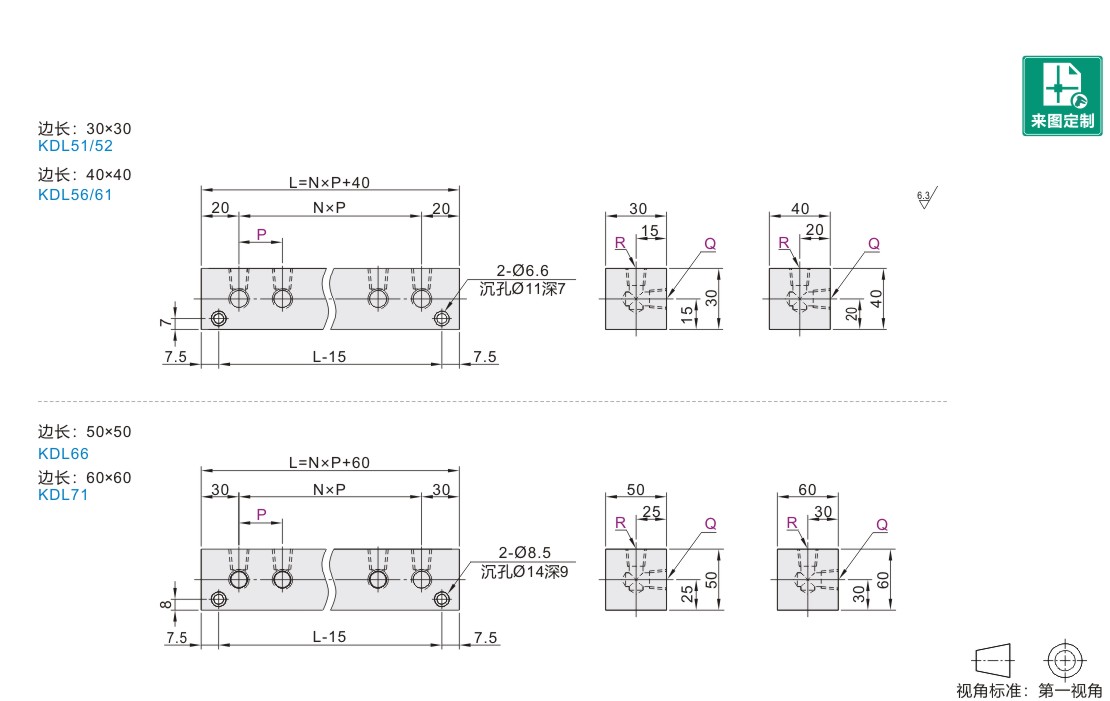

参数图
边长30×30/40×40
| 型号 | Rc(PT)/NPT选择 | 间距P | N | 螺孔数 | ||||||||||||||||||||||||||||||||
| 代码 | 侧面孔数 | Q·R | 最小单位1 | |||||||||||||||||||||||||||||||||
| 边长30×30 KDL51 KDL52 边长40×40 KDL56 KDL61 |
2K | 1 (1/8) 2 (1/4) 3 (3/8) 1N (NPT1/8) 2N (NPT1/4) 3N (NPT3/8) |
25~60 | 1 | 4 | |||||||||||||||||||||||||||||||
| 3K | 2 | 6 | ||||||||||||||||||||||||||||||||||
| 4K | 3 | 8 | ||||||||||||||||||||||||||||||||||
| 5K | 4 | 10 | ||||||||||||||||||||||||||||||||||
| 6K | 5 | 12 | ||||||||||||||||||||||||||||||||||
边长30×30的Q·R尺寸，锥形孔成直角的方向不能同时选择3(3/8)。 侧面孔数为"6K"时，L/2位置增加一个适用M6螺钉的安装孔。
边长50×50/60×60
| 型号 | Rc(PT)选择 | 间距P | N | 螺孔数 | ||||||||||||||||||||||||||||||||||||
| 代码 | 侧面孔数 | Q·R | 最小单位1 | |||||||||||||||||||||||||||||||||||||
| 边长50×50 KDL66 边长60×60 KDL71 |
2K | 2 (1/4) 3 (3/8) 4 (1/2) 6 (3/4) |
35~60 | 1 | 4 | |||||||||||||||||||||||||||||||||||
| 3K | 2 | 6 | ||||||||||||||||||||||||||||||||||||||
| 4K | 3 | 8 | ||||||||||||||||||||||||||||||||||||||
| 5K | 4 | 10 | ||||||||||||||||||||||||||||||||||||||
| 6K | 5 | 12 | ||||||||||||||||||||||||||||||||||||||
边长50×50的Q·R尺寸，锥形孔成直角的方向不能同时选择6(3/4)。
-
