六角支柱 两端内螺纹型 L尺寸指定型
条件筛选：
结构类型 单件
轴端形状 两端内螺纹形
支柱形状 六角支柱
种类筛选 支柱
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸选择方式
支柱材质
支柱表面处理
产品选型
S
L
8.0~1020
/0.5
M
N
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 两端内螺纹型 | 材质 | 表面处理 | ||
| L尺寸指定型 | L尺寸螺纹指定型 | 国标 | 相当 | |
| RBC01 | RBC11 | Q235 | SS400 | — |
| RBC02 | RBC12 | 发黑 | ||
| RBC03 | RBC13 | 喷细砂无电解镀镍 | ||
| RBC06 | RBC16 | 0Cr18Ni9 | SUS304 | — |
| L | 公差 |
| 8~300 | ±0.2 |
| 300.5~620 | ±0.3 |
| 620.5~1020 | ±0.4 |
Q235材质的产品出货时带有防锈油。

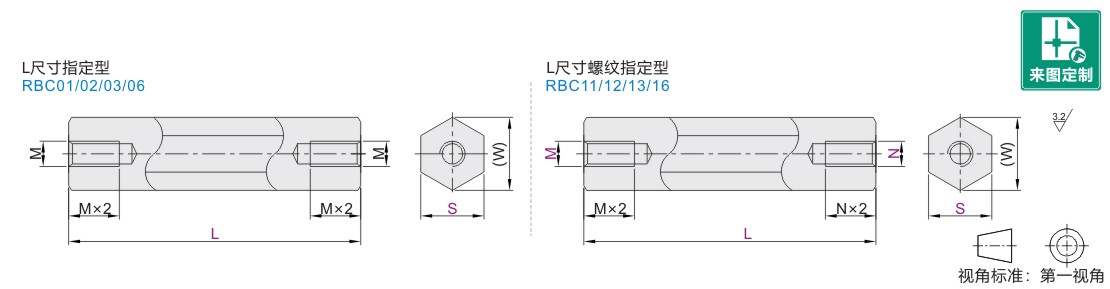

参数图
L尺寸指定型
| 型号 | 最小单位0.5 | M | (W) | |||||||||
| 代码 | S | L | ||||||||||
| RBC01 RBC02 RBC03 RBC06 |
5 | 8.0~60 | 2.6 | 5.8 | ||||||||
| 6 | 3 | 6.9 | ||||||||||
| 7 | 10.0~160 | 4 | 8.1 | |||||||||
| 8 | 15.0~260 | 5 | 9.2 | |||||||||
| 10 | 25.0~360 | 6 | 11.5 | |||||||||
| 12 | 25.0~420 | 13.9 | ||||||||||
| 13 | 30.0~420 | 8 | 15.0 | |||||||||
| 14 | 25.0~520 | 16.2 | ||||||||||
| 17 | 40.0~520 | 10 | 19.6 | |||||||||
| 19 | 50.0~520 | 12 | 21.9 | |||||||||
| 24 | 50.0~620 | 16 | 27.7 | |||||||||
| 27 | 50.0~820 | 20 | 31.2 | |||||||||
| 30 | 50.0~1020 | 34.2 | ||||||||||
| 32 | 24 | 36.9 | ||||||||||
L尺寸螺纹指定型
| 型号 | 最小单位0.5 | M·N |
(W) |
|
| 代码 | S | L | ||
| RBC11 RBC12 RBC13 RBC16 |
5 | 8.0~60 | 2 2.6 | 5.8 |
| 6 | 15.0~60 | 3 4 | 6.9 | |
| 7 | 15.0~160 | 3 4 5 | 8.1 | |
| 8 | 20.0~260 | 3 4 5 6 | 9.2 | |
| 10 | 25.0~360 | 4 5 6 8 | 11.5 | |
| 12 | 25.0~420 | 4 5 6 8 | 13.9 | |
| 13 | 30.0~420 | 4 5 6 8 10 | 15.0 | |
| 14 | 30.0~520 | 4 5 6 8 10 | 16.2 | |
| 17 | 40.0~520 | 5 6 8 10 12 | 19.6 | |
| 19 | 50.0~520 | 5 6 8 10 12 16 | 21.9 | |
| 24 | 60.0~620 | 6 8 10 12 16 20 | 27.7 | |
| 27 | 60.0~820 | 5 6 8 10 12 16 20 | 31.2 | |
| 30 | 60.0~1020 | 5 6 8 10 12 16 20 24 | 34.2 | |
| 32 | 60.0~1020 | 5 6 8 10 12 16 20 24 | 36.9 | |
-
