        定位固定零件 浮升圆锥销 标准型 支撑型

        条件筛选：

        产品名称 浮升圆锥销
        表面处理 镀硬铬
        本体材质 S45C
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 热处理 表面处理
        本体 销 本体 销 本体 销
        ZFA15 标准型 S45C SK95 淬火回火 镀硬铬 —
        ZFA16 支撑型



        特点：适用于铝压铸件上的铸出孔定位。

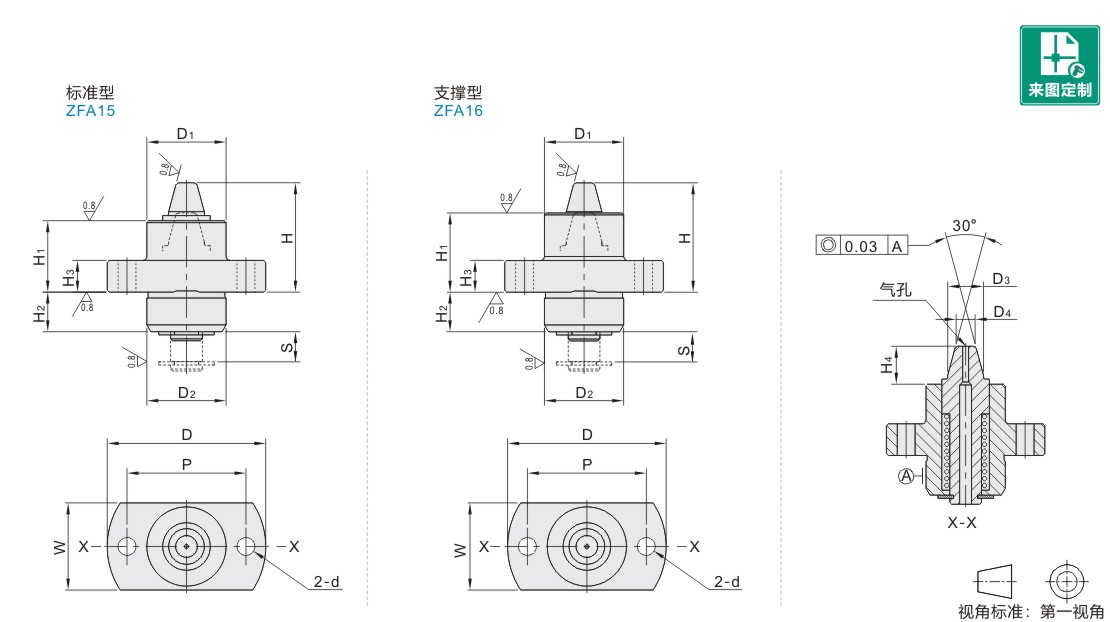

        参数图



         选型表

        型号 适用定位孔径 D4 D3 H4 S H H1 D2 H2 D D1 W H3 d P 顶起力(N)
        代码 规格
        (标准型)
        ZFA15        		 4  Ø3.8~Ø5.2 3.1  6  7  7  20.6  13  — 15  -0.006
        -0.017         		 7.5  35  15  16  6  4.5  25  6.4~19.3
        5  Ø4.8~Ø6.2 4.1  7
        6  Ø5.8~Ø8.2 5.1  9  10  10  27.6  18  20  -0.007
        -0.020         		 10  40  20  22  8  30  5.5~20.5
        8  Ø7.8~Ø10.2 7.1  11
        10  Ø9.3~Ø12.7 8.6  13.5  12  12  34.6  23  25  -0.007
        -0.020         		 12.5  45  25  26  10  35  8.5~19.8
        12  Ø12.3~Ø15.7 11.6  16.5
        (支撑型)
        ZFA16        		 4 Ø3.8~Ø5.2 3.1  6  5.6  5.6  20.6  15  ±0.01 15  -0.006
        -0.017         		 7.5  35  15  16      6  4.5  25  6.4~19.3
        5 Ø4.8~Ø6.2 4.1  7
        6 Ø5.8~Ø8.2 5.1  9  7.6 7.6  27.6  20  20  -0.007
        -0.020         		 10  40  20  22      8  30  5.5~20.5
        8 Ø7.8~Ø10.2 7.1  11
        10 Ø9.3~Ø12.7 8.6  13.5  9.6 9.6  34.6  25  25  -0.007
        -0.020         		 12.5  45  25  26  10  35  8.5~19.8
        12 Ø12~Ø16 11.6  16.5
