压板 标准型 螺孔型 S45C材质
条件筛选：
表面处理 发黑
本体材质 S45C
种类筛选 压板
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 热处理 | 表面处理 | |
| 国标 | 相当 | ||||
| ZFB01 | 标准型 | 45 | S45C | 淬火回火 硬度32~38HRC |
发黑 |
| ZFB05 | 螺孔型 | ||||
特点：有预先设置的最大限度的长孔 ，具有很强的通用性。

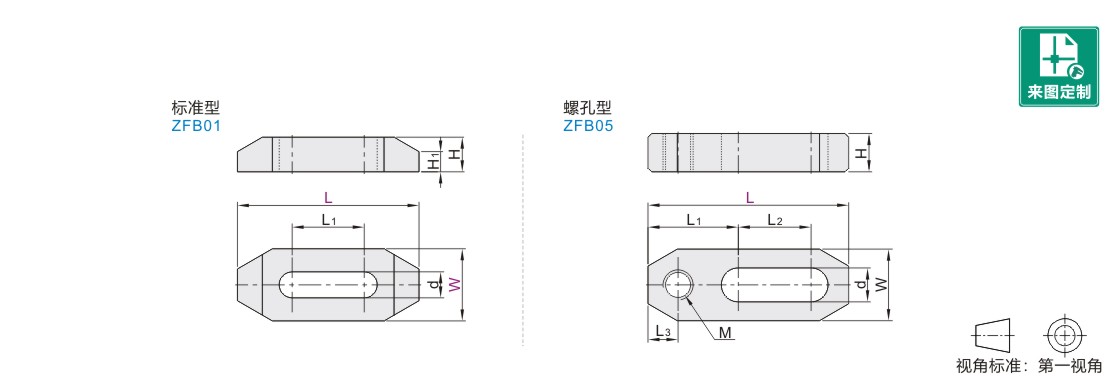

参数图
标准型
| 型号 |
L |
H |
d |
L1 |
H1 |
夹紧力 (N) |
容许紧固 扭矩(N·m) |
||
| 代码 | 规格 | W | |||||||
| ZFB01 | 8 | 25 | 63 | 12 | 9 | 25 | 7 | 6900 | 22 |
| 80 | 32 | ||||||||
| 100 | 16 | 40 | 10 | 7800 | 25 | ||||
| 10 | 25 | 63 | 12 | 11 | 25 | 7 | 8500 | 34 | |
| 80 | 16 | 32 | 10 | 11300 | 45 | ||||
| 100 | 40 | ||||||||
| 32 | 125 | 19 | 45 | 13 | 12500 | 50 | |||
| 160 | 50 | ||||||||
| 12 | 32 | 63 | 16 | 13 | 25 | 10 | 14800 | 71 | |
| 80 | 32 | ||||||||
| 100 | 19 | 40 | 13 | 16700 | 80 | ||||
| 125 | 45 | ||||||||
| 160 | 25 | 50 | 15 | 18800 | 90 | ||||
| 16 | 32 | 80 | 16 | 17 | 25 | 10 | 11000 | 70 | |
| 38 | 100 | 19 | 32 | 13 | 18000 | 115 | |||
| 125 | 40 | ||||||||
| 160 | 25 | 50 | 15 | 20200 | 129 | ||||
螺孔型
| 型号 |
W |
H |
d |
L2 |
M |
L1 |
L3 |
夹紧力 (N) |
容许紧固 扭矩(N·m) |
||
| 代码 | 规格 | L | |||||||||
| ZFB05 | 8 | 63 | 19 | 12 | 9 | 36 | 8 | 19 | 7 | 3200~8000 | 17 |
| 80 | 53 | 3500~8600 | |||||||||
| 10 | 80 | 25 | 16 | 11 | 45 | 10 | 25 | 10 | 6800~16900 | 45 | |
| 100 | 65 | 7300~18300 | |||||||||
| 125 | 90 | 7700~19300 | |||||||||
| 12 | 100 | 32 | 19 | 13 | 60 | 12 | 28 | 10 | 10200~25600 | 80 | |
| 125 | 85 | 11000~27500 | |||||||||
| 160 | 120 | 11600~29000 | |||||||||
| 16 | 125 | 38 | 25 | 17 | 73 | 16 | 36 | 12 | 12100~30300 | 129 | |
| 160 | 108 | 13200~33000 | |||||||||
| 200 | 148 | 13900~34700 | |||||||||
-
