      产品选型

      规格

      L

      图片仅供参考，请以已选的规格为准

        压板 无固定爪 S45C材质

        条件筛选：

        类型 无固定爪
        表面处理 发黑
        本体材质 S45C
        种类筛选 压板

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理 表面处理
            国标 相当
            ZFB20 无固定爪 45 S45C 淬火回火
            硬度32~38HRC            		 发黑

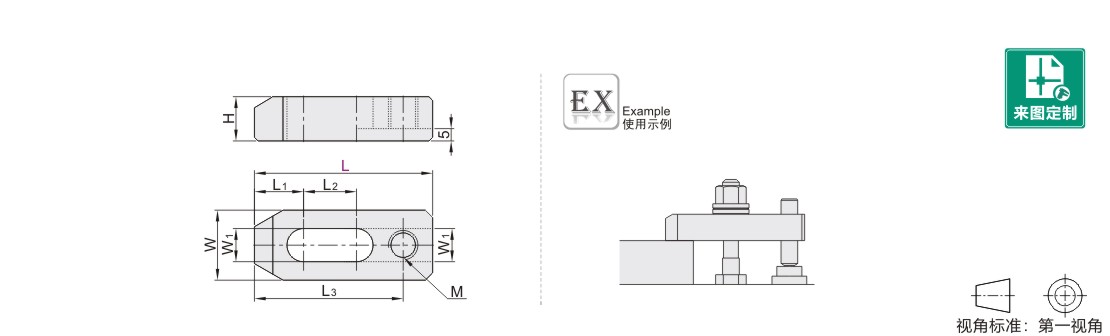

            参数图



             选型表

            型号
            		 W
            		 W1
            		 H
            		 L1
            		 L2
            		 L3
            		 M
            		 夹紧力
            (N)
            		 容许紧固扭矩
            (N·m)
            代码 规格 L
            ZFB20 8  40  19  9  12  10  10  32  8  5300~7300 17
            50  12  14  42  4000~7600
            63  27  55  3100~8300
            10  50  25  11  8  40  10  8500~11900 34
            63  15  18  53  6400~12200
            80  16  32  70  7400~17700 45
            100  40  90  8800~18800
            125  50  115  9800~19600
            12  63  32  13  14  14  52  12  13700~21600 71
            80  20  25  69  10300~21000
            100  19  40  89  10900~25800 80
            125  50  114  12900~27500
            160  60  149  15400~28000
            16  80  38  17  18  17  65  16  16600~26000 115
            100  25  25  30  85  14200~28400 129
            125  45  110  14700~31100
            160  65  145  15300~33400
