        压板 内槽型套装 B型

        条件筛选：

        类型 B型内槽型套装
        表面处理 发黑
        本体材质 S45C
        种类筛选 压板

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理 表面处理
            本体 螺栓 本体 螺栓 本体 螺栓
            ZFB35 内槽型套装 B型 S45C SCM435 淬火回火
            硬度32~38HRC            		 淬火回火 发黑 发黑

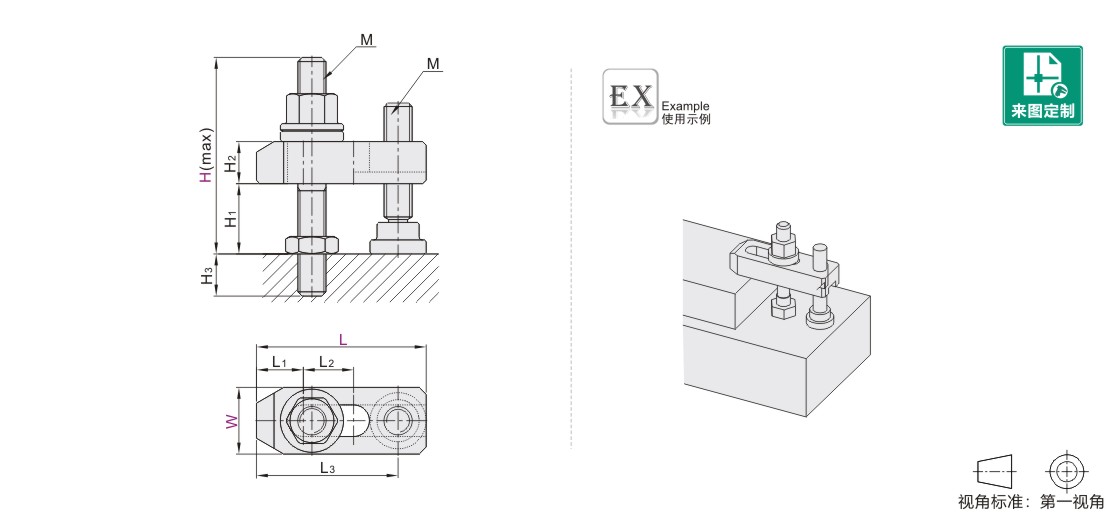

            参数图



            选型表

            型号
            		 H1
            		 H2
            		 H3
            		 M
            		 L1
            		 L2
            		 L3
            		 夹紧力(N)
            		 容许紧固扭矩
            (N·m)
            代码 W  L H
            ZFB35 19    40  64  20~35 12  16  8  10  10  32  5300~7300 17
            81  35~55 20
            105  60~75
              50  64  20~35 16  12  14  42  4000~7600
            81  35~55 20
            105  60~75
              63  64  20~35 16  27  55  3100~8300
            81  35~55 20
            105  60~75
            25   50 80  25~50 12  20  10  12  8  40  8500~11900 34
            109  50~80
              63  80  25~50 15  18  53  6400~12200
            109  50~80
              80  83  25~50 16  32  70  7400~17700 45
            108  50~75
              100  83  25~50 40  90  8800~18800
            108  50~75
              125 83  25~50 50  115  9800~19600
            108  50~75
            32    63  86  25~50 16  18  12 14  14  52  13700~21600 71
            107  50~70
            141  80~105 24
              80  86  25~50 18  20  25  69  10300~21000
            107  50~70
            141  80~105 24
              100  84  20~45 19  18  40  89  10900~25800 80
            109  45~70
            139  75~100 24
              125  84  20~45 18  50  114  12900~27500
            109  45~70
            139  75~100 24
              160  84  20~45 18  60  149  15400~28800
            109  45~70
            139  75~100 24
            38    80  106  40~60 19  24  16  18  17  65  16600~26000 115
            136  65~90 32
            176  95~130
