同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      重置

      代码

      产品选型

      规格

      L

      H

      图片仅供参考，请以已选的规格为准

        压板 圆头内槽型套装 B型

        条件筛选：

        类型 B型圆头内槽型套装
        表面处理 发黑
        本体材质 S45C
        种类筛选 压板

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 热处理
            		 表面处理
            本体 螺栓 本体 螺栓 本体 螺栓
            ZFB55 圆头内槽型套装 B型 S45C SCM435 淬火回火
            硬度32~38HRC            		 淬火回火 发黑 发黑


            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

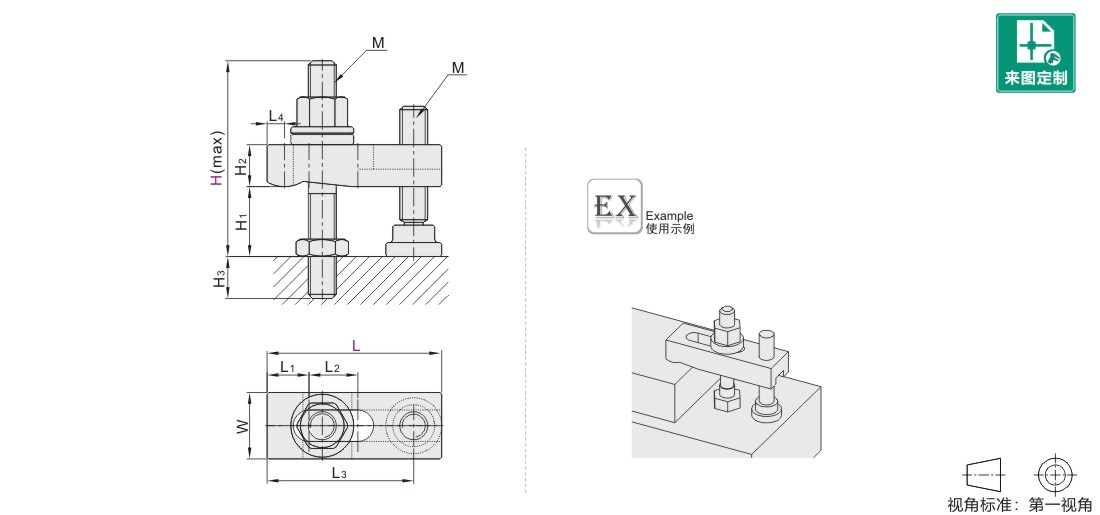

            参数图



             选型表

            型号 W H 1 H2 H3 M L 1 L2 L3 L4 夹紧力(N) 容许紧固扭矩
            (N·m)
            代码 规格     L     H
            ZFB55 8      50    64  19  20 ~35 12  16  8  12  14  42  5  4000 ~7600 17
             81  35 ~55 20
            105  60 ~75
                63  64  20 ~35 16  27  55  3100 ~8300
             81  35 ~55 20
            105  60 ~75
                80    65  15 ~35 16  16  15  34  72  3400 ~8400
            80  30 ~50 20
            105  55 ~75
            10      63  80  25  25 ~50 12  20  10  15  18  53  5  6400 ~ 12200 34
            109  50 ~80
                80  83  25 ~50 16  32  70  7400 ~ 17700 45
            108  50 ~75
               100  81  20 ~45 19  40  90  8800 ~ 18800
            111  45 ~75
            12      63  86  32  25 ~50 16  18  12  14  14  52  6  13700 ~21600 71
            107  50 ~70
            141  80 ~ 105 24
             80  86  25 ~50 18  20  25  69  10300 ~21000
            107  50 ~70
            141  80 ~ 105 24
               100  84  25 ~45 19  18  40  89  10900 ~25800 80
            109  45 ~70
            139  75 ~ 100 24
               125  84  20~45 18  50  114  12900 ~27500
            109  45 ~70
            139  75 ~ 100 24
