        辅助支撑块 方形可调式 内六角螺栓型 沉孔型

        条件筛选：

        类型 内六角螺栓可调式
        形状 方形
        表面处理 镀硬铬
        安装孔特征 沉孔型
        本体材质 S45C
        种类筛选 辅助调整零件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            内六角螺栓型

            代码 类型
            		 材质 热处理
            		 表面处理
            本体 轴 本体    轴 本体 轴
            ZFC20 方形可调式 内六角螺栓型 S45C SK95 — 淬火回火 镀硬铬 镀硬铬



            特点：
            ● 采用独有的锁定机构，支撑力大；
            ● 可防止工件震动、变形。
            注意事项：
            ● 顶起力是弹簧顶起轴的力；
            ● 在轴的内螺纹中安装附件时，为防止损坏，
               应将轴固定(夹持)后进行。

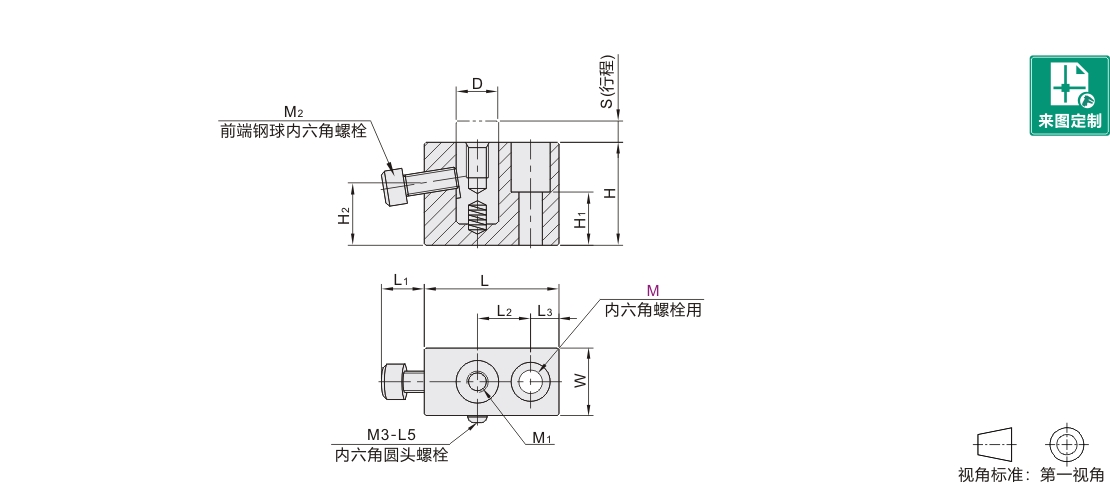

            参数图



            选型表

            型号 L
            		 W
            		 H
            		 S
            		 M1
            		 D
            		 L2
            		 L3
            		 H1
            		 H2
            		 L1
            		 M2
            		 支撑力
            (N)
            		 顶起力
            (N)
            		 紧固扭矩
            (N·m)
            代码 M
            ZFC20 6 38 19 29 6 M6深10 12 15 8 15 17.6 12 M6-16L 4000 0~6 7.5
            8 50 22 37 10 M8深15 16 20 10 20 21.6 15 M8-20L 6000 0~7 14
            10 65 25 42 M10深15 19 25 15 24.6 18.5 M10-25L 7500     1~11 18
            12 75 32 47 M12深20 25 30 27 28.3 23 M12-30L 9000 22
