        调整零件 勾型夹具 螺杆型 勾形 治具型 SCM435材质

        条件筛选：

        类型 治具型
        形状 勾形
        表面处理 发黑
        安装孔特征 螺杆型
        本体材质 SCM435
        种类筛选 调整零件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            ZFD90 勾型夹具 35CrMo  SCM435  发黑



            特点：省空间型的夹具。

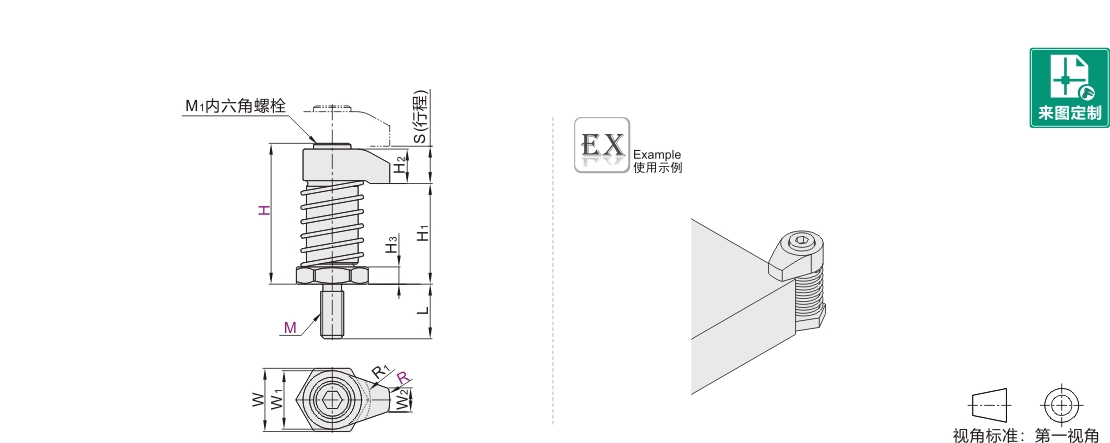

            参数图



            选型表

            型号
            		 H1
            		 H2
            		 H3
            		 S
            		 R1
            		 L
            		 W
            		 W1
            		 W2
            		 M1
            		 夹紧力
            N
            		 容许紧固扭矩
            N·m
            代码 M H R
            ZFD90 8 49 20 35 12 6 10 15 19 22 22 10 M8-30L 7900 20
            25 7300
            30 6700
            59 20 45 16 7900
            25 7300
            30 6700
            12 77 40 50 16 10 15 26 30 36 32 18 M12-45L 13500 45
            79 50 18 12600
            60 11700
            92 40 65 16 25 13500
            94 50 18 12600
            60 11700
            16 86 40 50 21 10 15 26 30 36 36 22 M12-55L 13400 60
            50 12400
            60 12000
            101 40 65 25 13400
            50 12400
            60 12000
