      图片仅供参考，请以已选的规格为准

        金属垫圈 圆形 普通型 精密型 标准型 尺寸指定型 通孔型

        条件筛选：

        外形 圆形
        尺寸特征 尺寸指定
        孔形 通孔
        种类筛选 金属垫圈
        形状筛选 金属/树脂垫圈 通孔

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            硬度

            精度等级

            表面处理

            产品选型

            D

            4~100
            /0.5

            V

            0~96
            /0.1

            T

            1~12
            /0.1

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            		 表面处理
            普通型 精密型 国标 相当
            UAE01 UAE21 标准型 尺寸指定 45 S45C — —
            UAE02 UAE22 43~48HRC
            UAE03 UAE23 — 发黑
            UAE04 UAE24 43~48HRC
            UAE05 UAE25 — 无电解镀镍
            UAE06 UAE26 43~48HRC
            UAE07 UAE27 0Cr18Ni9 SUS304 — —
            UAE08 UAE28 LY11 A2017 本色阳极氧化
            UAE09 — 黑色阳极氧化
            UAE10 UAE29 9Cr18Mo SUS440C 43~48HRC —
            UAE11 UAE30 低温镀黑铬
            UAE51 UAE56 9CrWMn SKS3 53HRC 发黑
            UAE52 UAE57 无电解镀镍
            UAE53 UAE58 —
            UAE54 UAE59 9Cr18Mo SUS440C 43~48HRC
            UAE55 UAE60 Q235 SS400 —
            UAE61 — H59 C3604



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
            由于工艺限制，D4~D10无孔型号产品中间可能存在凸点，如对平整度有要求，请优先选用精密型产品。

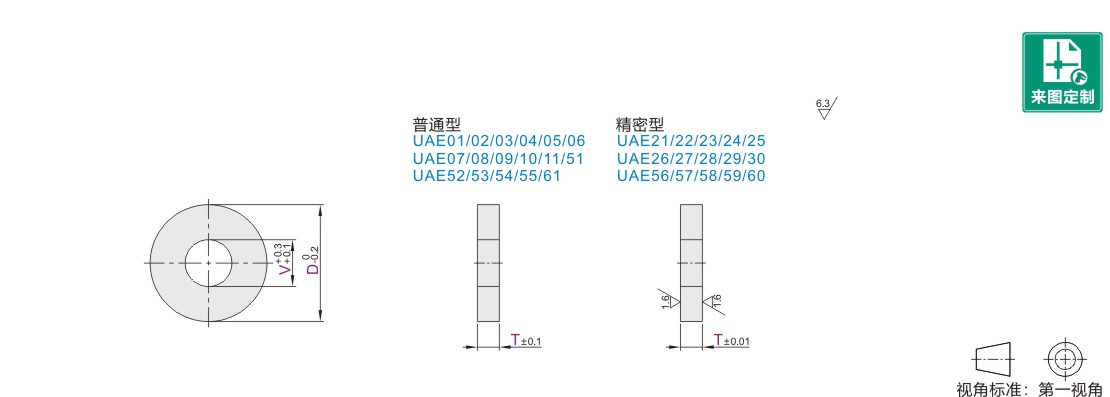

            参数图



             选型表

            型号 V
            最小单位0.5
            (V尺寸3以上)            		 T
            最小单位0.1
            代码 D
            最小单位0.5
                       (普通型)
                 UAE01  UAE10
                 UAE02  UAE11
                 UAE03  UAE51
                 UAE04  UAE52
                 UAE05  UAE53
                 UAE06  UAE54
                 UAE07  UAE55
                 UAE08  UAE61
                 UAE09

                      (精密型)
                UAE21  UAE29
                UAE22  UAE30
                UAE23  UAE56
                UAE24  UAE57
                UAE25  UAE58
                UAE26  UAE59
                UAE27  UAE60
                UAE28            		 4~10          0(无孔）
            1.5
            2
            2.6

            最小单位0.5
            3.0~100.0            		 1.0~12
            10.5~20
            20.5~30
            30.5~40
            40.5~50
            50.5~60
            60.5~80 5.0~12
            80.5~100
            4~10          0(无孔）
            1.5
            2
            2.6

            最小单位0.5
            3.0~100.0            		 1.0~12
            10.5~20
            20.5~30
            30.5~40
            40.5~50
            50.5~60
            60.5~80 5.0~12
            80.5~100
