金属垫圈 平面圆形 腰形孔型 平面型引导型
条件筛选：
尺寸特征 尺寸固定
孔形 腰形孔
种类筛选 金属垫圈
形状筛选 金属垫圈 腰形孔
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
表面处理 | ||||||||||||||
| 国标 | 相当 | ||||||||||||||||
| UAW01 | 腰孔型 | 平面型 | 45 | S45C | 无电解镀镍 | ||||||||||||
| UAW07 | 0Cr18Ni9 | SUS304 | — | ||||||||||||||
| UAW11 | 引导型 | 45 | S45C | 无电解镀镍 | |||||||||||||
| UAW17 | 0Cr18Ni9 | SUS304 | — | ||||||||||||||

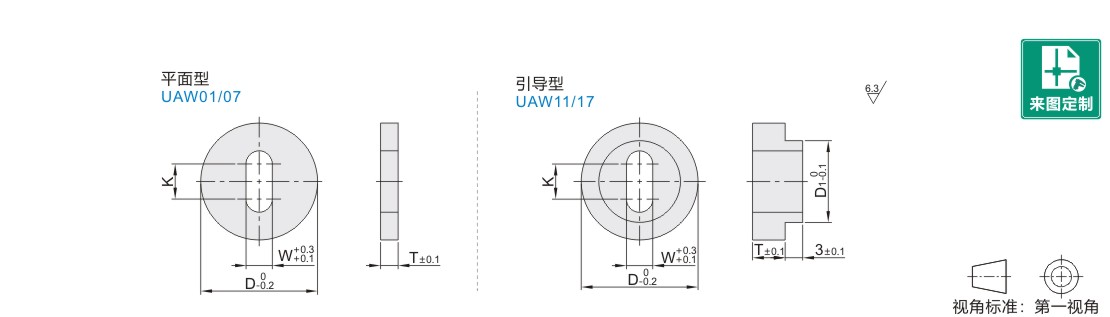

参数图
平面型
| 型号 | D | T | K | W | 适用螺钉 | |||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||
| UAW01 UAW07 |
3 | 18 | 3 | 6 | 3.3 | M3 | ||||||||||||||||||
| 4 | 20 | 7 | 4.3 | M4 | ||||||||||||||||||||
| 5 | 22 | 8 | 5.3 | M5 | ||||||||||||||||||||
| 6 | 26 | 10 | 6.3 | M6 | ||||||||||||||||||||
| 8 | 30 | 12 | 8.5 | M8 | ||||||||||||||||||||
| 10 | 38 | 4 | 14 | 10.5 | M10 | |||||||||||||||||||
| 12 | 46 | 5 | 18 | 13 | M12 | |||||||||||||||||||
引导型
| 型号 | D | D1 | T | K | W | 适用螺钉 | ||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||
| UAW11 UAW17 |
3 | 18 | 12 | 3 | 6 | 3.3 | M3 | |||||||||||||||||||
| 4 | 20 | 14 | 7 | 4.3 | M4 | |||||||||||||||||||||
| 5 | 22 | 16 | 8 | 5.3 | M5 | |||||||||||||||||||||
| 6 | 26 | 18 | 10 | 6.3 | M6 | |||||||||||||||||||||
| 8 | 30 | 22 | 12 | 8.5 | M8 | |||||||||||||||||||||
| 10 | 38 | 28 | 4 | 14 | 10.5 | M10 | ||||||||||||||||||||
| 12 | 46 | 36 | 5 | 18 | 13 | M12 | ||||||||||||||||||||
-
