图片仅供参考，请以已选的规格为准
圆形树脂垫圈 标准型 尺寸选择型 尺寸指定型 通孔型
品牌名称：
怡合达
条件筛选：
外形 圆形
孔形 通孔
种类筛选 树脂垫圈
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸特征
材质
颜色
形状筛选
金属/树脂垫圈 通孔
产品选型
D
V
T
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | ||||||
| 尺寸选择 | 尺寸指定 | ||||||||
| UCK01 | UCK21 | 标准型 | 聚缩醛 | 白色 | |||||
| UCK02 | UCK22 | 黑色 | |||||||
| UCK03 | UCK23 | 胶木纸类 | 茶色 | ||||||
| UCK04 | UCK24 | 胶木布类 | 浅褐色 | ||||||
| UCK05 | UCK25 | 环氧玻璃 | 绿色 | ||||||
| UCK06 | UCK26 | MC尼龙标准级 |
蓝色 | ||||||
| UCK07 |
UCK27 |
象牙色 | |||||||
| UCK08 | UCK28 | PA6尼龙 | 白色 | ||||||
| UCK11 | UCK31 | 氟树脂 | |||||||
| UCK16 | UCK36 | PEEK | 灰色 | ||||||
使用环境温度
| 聚缩醛 | -45～95℃ |
| 胶木纸类 | -30～105℃ |
| 胶木布类 | -30～105℃ |
| 环氧玻璃 |
-50～130℃ |
| MC尼龙标准级 | -40～120℃ |
| PA6尼龙 | -30～120℃ |
| 氟树脂 | -40～250℃ |
| PEEK | -50～250℃ |

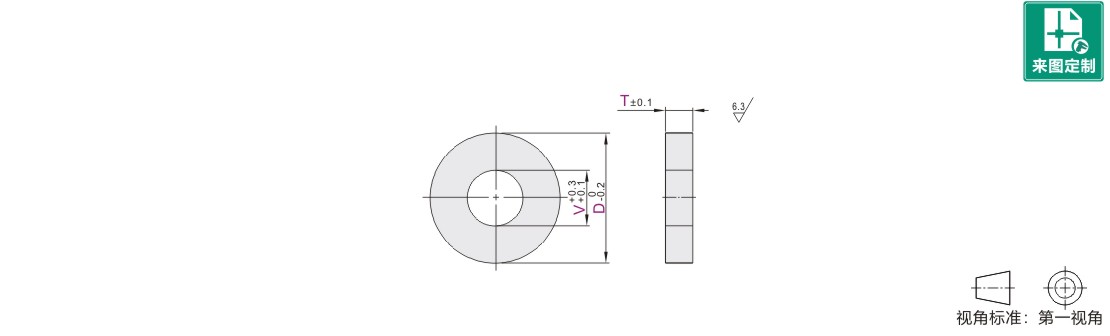

参数图
尺寸选择
| 型号 | V 选择 |
T 选择 |
|||||||||||||||||||
| 代码 | D | ||||||||||||||||||||
| (聚缩醛) UCK01 UCK02 胶木纸类 UCK03 胶木布类 UCK04 环氧玻璃 UCK05 (MC尼龙标准级) UCK06 UCK07 (PA6尼龙) UCK08 (氟树脂) UCK11 (PEEK) UCK16 |
4 | 2 | 1 1.5 2 2.5 | ||||||||||||||||||
| 5 | 2 3 | 1 1.5 2 2.5 | |||||||||||||||||||
| 6 | 2 3 4 | 1 1.5 2 2.5 | |||||||||||||||||||
| 8 | 2 3 4 5 6 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 10 | 2 3 4 5 6 8 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 12 | 3 4 5 6 8 10 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 13 | 4 5 6 8 10 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 14 | 4 5 6 8 10 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 15 | 4 5 6 8 10 12 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 16 | 4 5 6 8 10 12 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 20 | 4 5 6 8 10 12 15 16 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 25 | 6 8 10 12 15 16 20 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
| 30 | 8 10 12 15 16 20 25 | 1 1.5 2 2.5 3 4 5 | |||||||||||||||||||
尺寸指定
| 型号 | V 最小单位0.5 (V尺寸3以上) |
T 最小单位0.5 |
||||||||||||
| 代码 | D | |||||||||||||
| (聚缩醛) UCK21 UCK22 胶木纸类 UCK23 胶木布类 UCK24 环氧玻璃 UCK25 (MC尼龙标准级) UCK26 UCK27 (PA6尼龙) UCK28 (氟树脂) UCK31 (PEEK) UCK36 |
4.0~20 最小单位0.5 |
0(无孔) 2 2.6 3~58 (V≤D-2) |
2~10 | |||||||||||
| 21~60 最小单位1 |
||||||||||||||
-
